产品概述

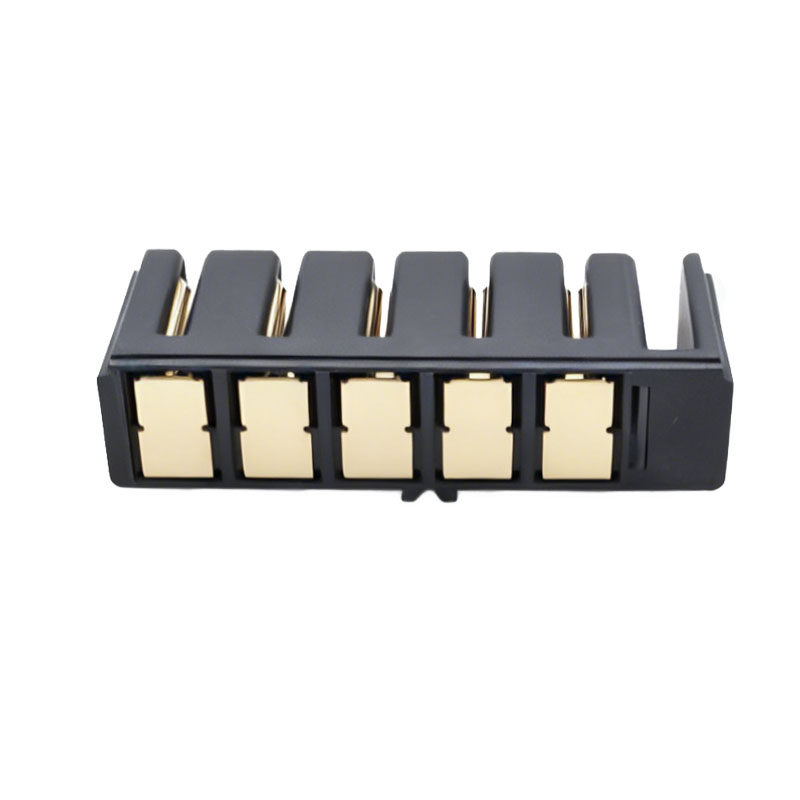

信音达 SYCZF02P5CSMT（PA9T版）是一款专为高安全等级10A级动力/信号混合传输+SMT全自动贴装设计的5Pin防呆锂电池连接器母座（贴片款）。该产品采用不对称梯形壳体+导向筋槽物理防呆结构，从机械层面彻底杜绝反插、错位插合风险；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅回流焊峰值温度（10s）不变形、不起泡；CTI值≥400V，满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求。5.0mm标准间距确保爬电距离≥4.5mm，单针额定载流10A，总载流50A，支持BMS通讯线与动力线同口集成。SMT贴片结构配合双定位柱设计，PCB保持力≥80N，抗振动冲击性能达汽车级LV214标准。导向槽深度2.0mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤，支持盲插操作；镀锡触点（3-5μm）兼顾可焊性与耐磨性，插拔寿命≥500次。特别适配车载BMS高压采样口、储能电站运维接口、工业AGV自动对接触点、医疗隔离电源模块等对“防误插+260℃制程+高CTI绝缘+10A混合传输+SMT自动装配”有刚性需求的应用场景，与防呆公头SYCZM02P5R1H590精准配对形成完整10A级5.0mm间距防呆SMT锂电互连解决方案。

PA9T版10A级5.0mm间距防呆SMT专属核心优势

• 物理防呆结构零误插：壳体采用不对称梯形轮廓+导向筋槽设计，5Pin位置唯一对应，反向或错位插入时壳体干涉量≥1.5mm，无法完成插合；相比颜色标识或丝印标记等视觉防呆方式，物理防呆不受光照、污渍、色觉障碍影响，在黑暗机箱、油污环境、紧急抢修等场景下仍100%可靠。
• PA9T基材耐260℃峰值+低吸水率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅回流焊峰值温度（10s）不软化、不起泡、不变色；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响贴片精度。
• CTI≥400V高漏电起痕指数：满足IEC 60664-1过电压类别III、污染等级3的绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合储能电站、户外充电桩等应用场景。
• 5.0mm安全间距+混合传输架构：端子中心距5.0mm，有效爬电距离≥4.5mm，空气间隙≥3.5mm；单针持续载流10A（温升≤30K@25℃），5针并联可达50A；支持“2Pin动力+3Pin信号”或“3Pin动力+2Pin信号”灵活配置，实现BMS通讯与中功率供电同口集成，减少PCB开孔数量与布线复杂度。
• SMT贴片+双定位柱汽车级保持力：焊盘宽度2.5mm，配合PCB焊盘公差±0.05mm，焊接后轴向保持力≥80N、径向保持力≥50N；双定位柱（直径2.0mm）确保安装精度±0.1mm，抗振动冲击性能达LV214 Grade 3（10-2000Hz，10g），满足车载BMS、工业AGV等高振动工况15年使用寿命要求。
• 导向槽盲插+镀锡触点长效可靠：导向槽深度2.0mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤；PA9T基材摩擦系数低，插拔力波动＜±5N，手感一致性优异；镀锡层厚度3-5μm，底层镍阻挡层2-3μm，500次插拔后接触电阻变化率＜15%。

垂直场景PA9T版10A级防呆SMT应用指南

 车载BMS高压采样口：

• 3Pin承载10A均衡电流+2Pin传输CAN FD信号，实现单体电压采集与主动均衡同口完成；物理防呆避免维修人员误插导致高压短路；PA9T耐受发动机舱85℃长期工作+260℃回流焊制程；CTI≥400V满足ISO 16750-2对车载高压系统的绝缘要求；双定位柱抵抗路面振动，15年寿命内无松动。
• PCB布局提示：动力针走线宽度≥1.5mm（2oz铜厚），信号针走线远离DC-DC开关噪声源；建议在BMS板增加共模电感抑制EMI；连接器下方禁止布置霍尔传感器等磁敏器件；防呆方向需在PCB丝印层明确标注，便于产线目检。

 储能电站运维接口：

• 2Pin承载20A均衡电流+3Pin传输RS485/温度信号，支持1500V高压系统采样；物理防呆避免非专业运维人员误操作导致触电或设备损坏；CTI≥400V确保在凝露、粉尘环境下不漏电；5.0mm间距提供足够爬电距离，避免高压拉弧；SMT结构支持主板双面贴装，提升空间利用率。
• PCB布局提示：PCB需采用高CTI板材（CTI≥600V）匹配连接器性能；动力针焊盘加散热过孔阵列；建议增加气体放电管保护通讯线免受雷击浪涌；箱体需做密封处理（IP65），避免冷凝水积聚；运维手册需配防呆结构示意图。

工业AGV自动对接触点：

• 3Pin承载30A充电电流+2Pin传输充电协议信号，支持自动对接快充；物理防呆确保AGV对接机构在振动、偏移工况下仍能正确啮合；PA9T基材耐受车间油污、切削液腐蚀；双定位柱抵抗地面颠簸振动，保持力≥80N确保长期可靠接触；镀锡触点耐插拔磨损，500次寿命满足AGV日均10次充电×3年使用需求。
• PCB布局提示：充电板需增加散热铜皮面积≥3cm²/Pin；建议增加微动开关检测插合状态；触点表面需定期酒精清洁，避免油污碳化导致接触电阻升高；充电桩端需做防水防尘处理（IP54以上）；对接机构需设置机械限位，避免过度挤压连接器。

医疗隔离电源模块：

• 2Pin承载10A后备电力+3Pin传输电池状态信号，满足IEC 60601-1对医用电源2×MOOP隔离要求；物理防呆避免医护人员紧急更换电池时误插导致设备故障；CTI≥400V提供额外安全裕度；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；5.0mm间距确保患者辅助电流＜10μA。
• PCB布局提示：PCB需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合FDA 21 CFR 177.1520食品接触材料规范；防呆结构需通过可用性测试，确保戴手套操作仍可顺畅插拔。

工程师避坑指南（PA9T版10A级5.0mm防呆SMT专属）

• ❌ 严禁将防呆母座与非防呆公头混用：SYCZF02P5CSMT必须与SYCZM02P5R1H590（防呆版）配对；强行插入标准对称公头会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“02”标识，避免与普通版“01”混淆。
• ✅ 防呆结构公差强制管控：壳体不对称轮廓公差±0.05mm，导向筋槽宽度公差±0.03mm；每批次首件必须做插拔验证，确认反向插入时干涉量≥1.5mm且无损伤；若防呆失效，立即停线排查模具磨损或注塑参数漂移。
• ✅ PCB焊盘设计强制管控：推荐焊盘尺寸2.5×2.0mm，过大导致焊锡流失、保持力下降；过小导致焊点不足、机械强度弱。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%。
• ✅ 防呆 vs 标准版选型决策树：若应用场景存在非专业人员操作、黑暗/油污环境、高压系统、或安规认证明确要求防误插，则必须选防呆版SYCZF02P5CSMT；若仅为封闭式设备内部连接、专业产线装配、且成本极度敏感，可选标准版SYCZF01P5CSMT；两者电气性能与安全等级完全一致，仅防呆结构与成本差异。
• ✅ 混合布线安全间距验证：动力针与信号针在PCB内层走线间距≥0.8mm，表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm，避免串扰干扰BMS采样精度；防呆版因壳体不对称，PCB布局时需预留避让空间，避免与周边器件干涉。
• ✅ 插拔力测试与寿命验证：量产时每1000件抽检插拔力（插入力≤35N，拔出力≥8N），超标立即调整模具或电镀参数；500次插拔后接触电阻≤20mΩ为合格；防呆版插拔力应比标准版高约10-15%（因导向筋摩擦），若实测值异常偏高，需排查壳体毛刺或端子正压力过大。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
