产品概述

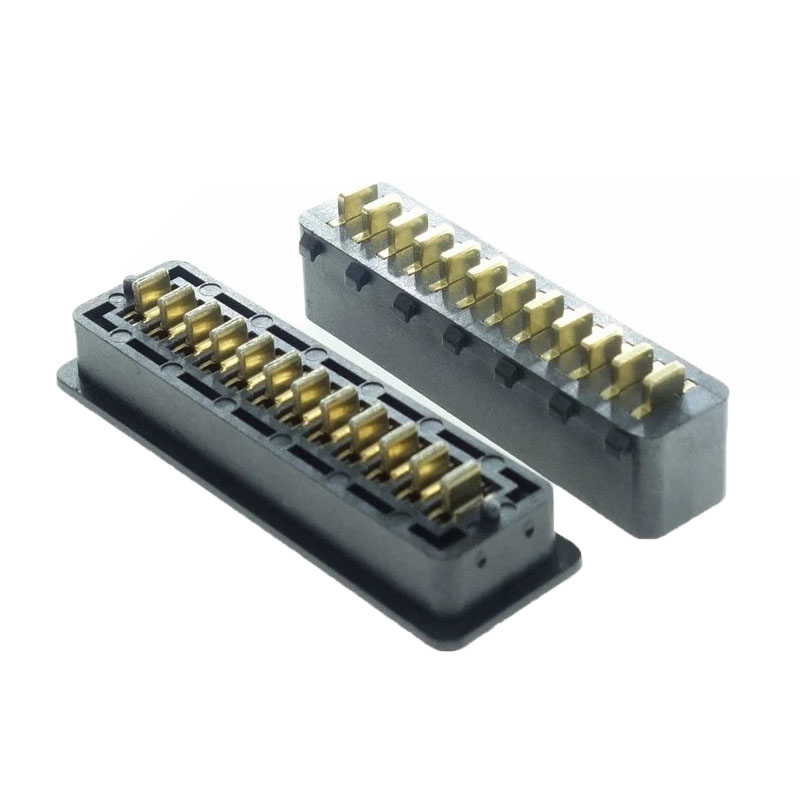

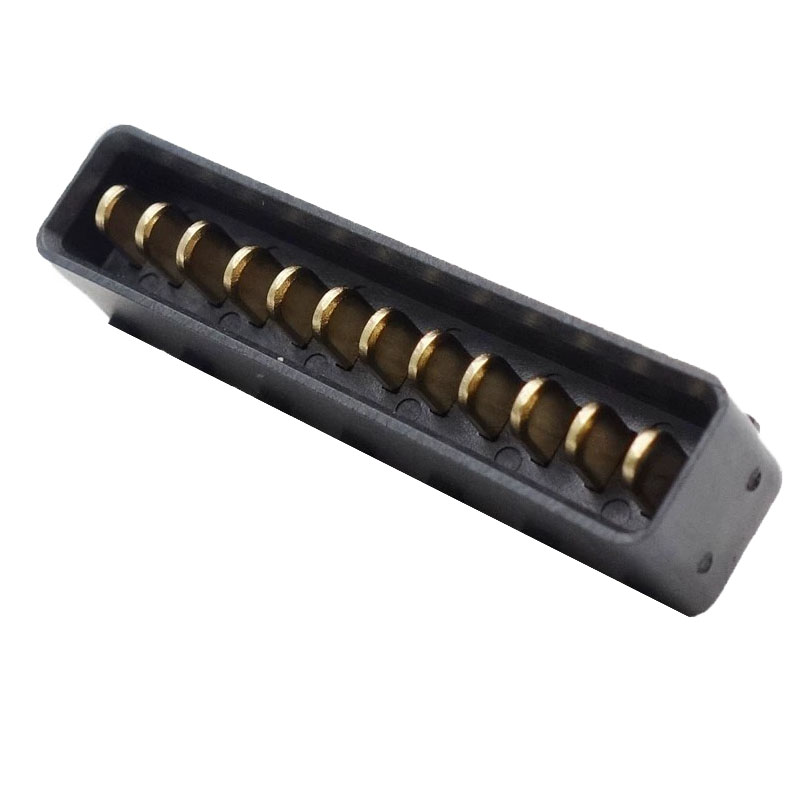

信音达 SYCDM27P12R1R2（LCP镀金版）是一款专为高功率密度15A级动力/高频信号混合传输+高温SMT制程场景设计的12Pin高密度锂电池连接器公座（插件/SMT兼容款）。该产品采用2.7mm超紧凑间距+12Pin高集成度设计，PCB占用宽度仅约38mm，较传统5.0mm 12Pin方案节省46%空间；配合LCP高性能基材，热变形温度≥340℃（1.8MPa），可承受300℃无铅回流焊峰值温度（10-30s）不变形、不起泡、不翘曲。关键升级：接触区域采用镀金工艺（Au 0.05-0.1μm over Ni），大幅降低接触电阻至≤5mΩ，显著提升抗氧化与抗微动腐蚀能力，确保15A大电流与GHz级高频信号的双重稳定传输。单针额定载流15A，总载流180A，支持“6Pin动力+6Pin信号”或“8Pin动力+4Pin信号”灵活配置。特别适配AI协作机器人关节模组、工业无人机电池包、人形机器人伺服接口、高端储能BMS采样口等对“高密度+大功率+高频高速+300℃制程”有刚性需求的应用场景，与配套母座SYCDF27P12CS1精准配对形成完整15A级2.7mm间距高密度AI/无人机锂电互连解决方案。

LCP镀金版15A级2.7mm间距12Pin专属核心优势

• 2.7mm高密度12Pin+46%空间节省：端子中心距2.7mm，12Pin总宽度仅约38mm（5.0mm 12Pin约为65mm），PCB占用面积减少46%，为AI机器人关节模组、无人机电池包等极致紧凑空间提供高密度互连可能；同时保持2.7mm安全间距，爬电距离≥2.0mm，满足IPC-2221B对15A载流的安规要求。
• 15A单针载流+180A总功率：单针持续载流15A（温升≤30K@25℃），12针并联可达180A；支持“6Pin动力+6Pin信号”或“8Pin动力+4Pin信号”灵活配置，实现AI机器人关节电机驱动、编码器反馈、温度监测同口集成；相比传统5.0mm方案，在相同空间内功率密度提升60%。
• LCP基材耐300℃回流焊+低介电常数：热变形温度≥340℃（1.8MPa），熔点320℃，可承受300℃无铅回流焊峰值温度（10-30s）不软化、不起泡、不翘曲；介电常数3.2（1MHz），损耗因子0.002，显著优于PA9T（4.5/0.01），确保GHz级高频信号传输完整性，减少信号反射与串扰。
• 镀金触点低阻抗+抗微动腐蚀：接触区域镀金层（Au 0.05-0.1μm）配合镍底层（Ni 2-3μm），初始接触电阻≤5mΩ（优于镀锡版的10mΩ）；金层化学性质稳定，有效防止硫化、氧化及微动磨损产生的氧化膜，确保在低频插拔或长期静置后仍能保持优异导通性能，特别适合AI机器人高频振动环境下的微弱信号传输。
• 配套母座精准配对+高可靠性：与SYCDF27P12CS1母座精准配对，插拔力波动＜±3N，手感一致性优异；导向槽深度1.5mm支持盲插操作；双定位柱高度2.5mm，PCB轴向保持力≥80N、径向保持力≥50N，可承受AI机器人关节高频振动（10-2000Hz，15g）与无人机起降冲击。
• 混合传输架构+EMC优化：动力针与信号针交错排列，减少电磁耦合干扰；建议PCB布局时动力针走线宽度≥2.0mm（2oz铜厚），信号针做阻抗匹配处理；LCP基材低吸湿性（饱和吸水率0.04%）避免湿度变化导致尺寸膨胀影响高频性能。

垂直场景LCP镀金版15A级2.7mm 12Pin应用指南

AI协作机器人关节模组：

• 6Pin承载90A电机驱动电流+6Pin传输编码器/温度/CAN FD信号，实现关节电机驱动、位置反馈、过热保护同口集成；2.7mm高密度布局适配关节模组直径＜50mm的极致紧凑空间；LCP基材耐受电机发热环境（105℃长期）+300℃回流焊制程；镀金触点抵抗关节高频振动（10-2000Hz，15g）导致的微动腐蚀，确保编码器信号零误码；15A单针载流满足峰值扭矩需求。
• PCB布局提示：关节板需采用高TG板材（TG≥180℃）；动力针焊盘加散热过孔阵列；信号线需做100Ω差分阻抗匹配；建议在编码器信号线增加共模电感抑制EMI；连接器下方禁止布置霍尔传感器等磁敏器件；因空间紧凑，需在结构设计上预留连接器避让空间。

工业无人机电池包接口：

• 8Pin承载120A放电电流+4Pin传输BMS通讯/GPS信号，实现动力电池输出与智能管理同口集成；2.7mm高密度布局适配无人机电池包侧边狭窄空间；LCP基材耐受高空低温（-40℃）与电机发热（85℃）双重极端环境；镀金触点抵抗起降振动与盐雾腐蚀，确保BMS通讯可靠；15A单针载流满足悬停峰值电流需求。
• PCB布局提示：电池包内PCB需采用高CTI板材（CTI≥600V）；动力针走线宽度≥2.5mm（2oz铜厚），信号针走线远离电机驱动线路；建议增加TVS保护通讯线免受ESD冲击；外壳需做IP67密封，避免雨水侵入；因无防呆，需在电池包结构设计上增加物理限位防止反插。

人形机器人伺服接口：

• 6Pin承载90A伺服电机电流+6Pin传输EtherCAT/温度信号，实现多轴联动控制与实时状态监测；2.7mm高密度布局适配人形机器人躯干内部高密度布线；LCP基材耐受全身运动产生的宽频振动（5-2000Hz，10g）；镀金触点确保EtherCAT高速总线信号完整性，延迟＜1μs；15A单针载流满足跳跃、奔跑等动态负载需求。
• PCB布局提示：伺服板需采用高频板材（Dk≤3.5）；EtherCAT信号线需做100Ω差分阻抗匹配，长度误差＜±5mil；动力线与信号线在PCB内层需分层走线，避免串扰；建议在接口附近增加ESD保护器件；因振动剧烈，需在结构上增加减震垫缓冲。

高端储能BMS采样口：

• 4Pin承载60A均衡电流+8Pin传输单体电压/温度/RS485信号，实现高精度采样与主动均衡同口完成；2.7mm高密度布局适配储能柜内高密度BMS板；LCP基材耐受储能电站宽温环境（-40℃~+85℃）；镀金触点抵抗长期充放电循环中的微动腐蚀，确保采样精度＜±2mV；15A单针载流满足大容量电芯均衡需求。
• PCB布局提示：BMS板需采用高CTI板材（CTI≥600V）；动力针走线宽度≥2.0mm（2oz铜厚），信号针走线远离DC-DC开关噪声源；建议增加气体放电管保护通讯线免受雷击浪涌；连接器下方禁止布置热敏电阻等温度敏感器件；因针数多，需在装配工装设置限位防止插偏。

工程师避坑指南（LCP镀金版15A级2.7mm 12Pin专属）

• ❌ 严禁将公座与非配套母座混用：SYCDM27P12R1R2必须与SYCDF27P12CS1母座配对；强行插入其他型号母座会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“27P12”标识，避免与5.0mm系列混淆。
• ✅ LCP注塑公差强制管控：2.7mm间距对模具精度要求极高，端子位置度公差±0.03mm，壳体平面度公差±0.05mm；每批次首件必须做CPK验证，确认关键尺寸公差±0.03mm内；若超差，立即停线排查模具磨损或注塑参数漂移。
• ✅ 回流焊温度曲线验证：预热区150℃±10℃（60-90s），恒温区200℃±5℃（60-90s），回流区300℃±5℃（10-30s），冷却区速率≤4℃/s；LCP虽耐300℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认焊接后端子共面度≤0.08mm。
• ✅ 镀金层厚度验证：每批次抽检X-Ray Fluorescence (XRF) 测试，确认接触区金层厚度≥0.05μm（或按规格书要求）；若金层过薄，抗氧化能力不足；若过厚，成本增加且易产生脆性断裂；同时确认镍底层厚度≥2μm，防止铜扩散。
• ✅ 2.7mm vs 5.0mm选型决策树：若应用场景空间极度受限（如AI关节、无人机电池）、需12Pin以上高密度互连、或传输GHz级高频信号，则必须选2.7mm版SYCDM27P12R1R2；若仅为常规储能BMS、电动工具等空间充裕场景，可选5.0mm版以降低成本；两者电气性能与安全等级完全一致，仅空间密度与高频性能差异。
• ✅ 混合布线EMC验证：动力针与信号针在PCB内层走线间距≥0.5mm，表层走线间距≥0.8mm；禁止动力线与信号线平行走线超过5mm，避免串扰干扰高频信号；2.7mm版因针距小，布线难度更高，建议使用SI仿真工具验证信号完整性。
• ✅ 存储与MSL管控：LCP虽为MSL 1级（吸湿性极低），但仍需在开封后168小时内完成焊接；未使用完的物料需真空包装保存；若超期，需在120℃烘箱除湿4小时后再上线，避免吸湿导致回流焊起泡。
