产品概述

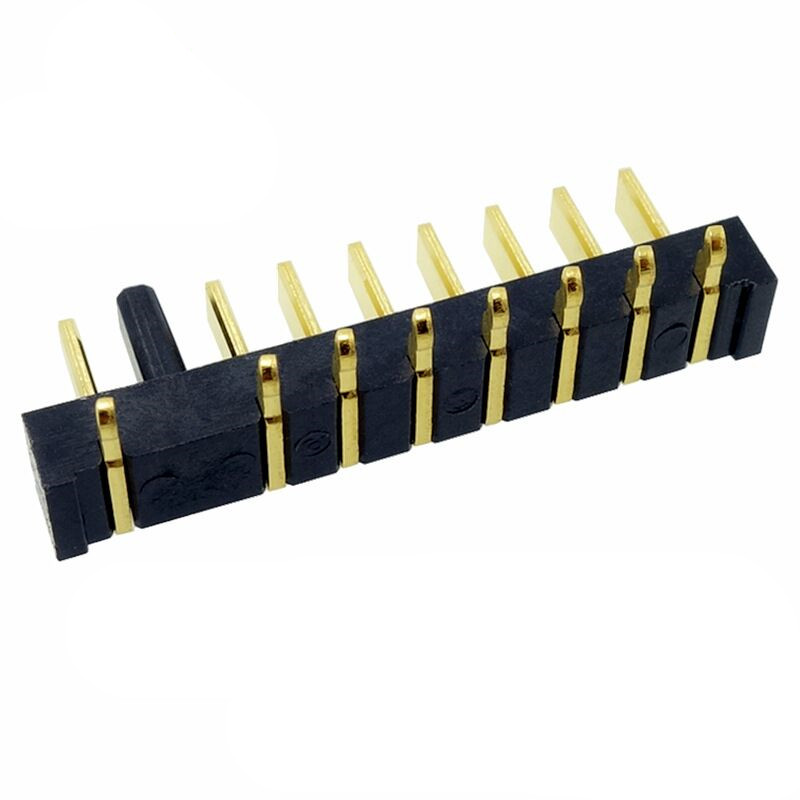

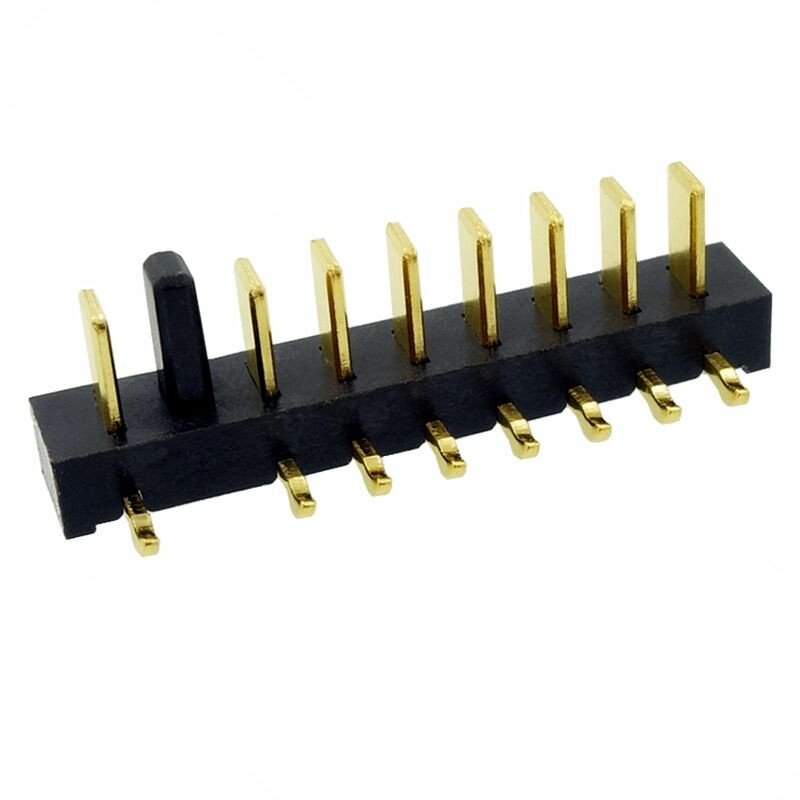

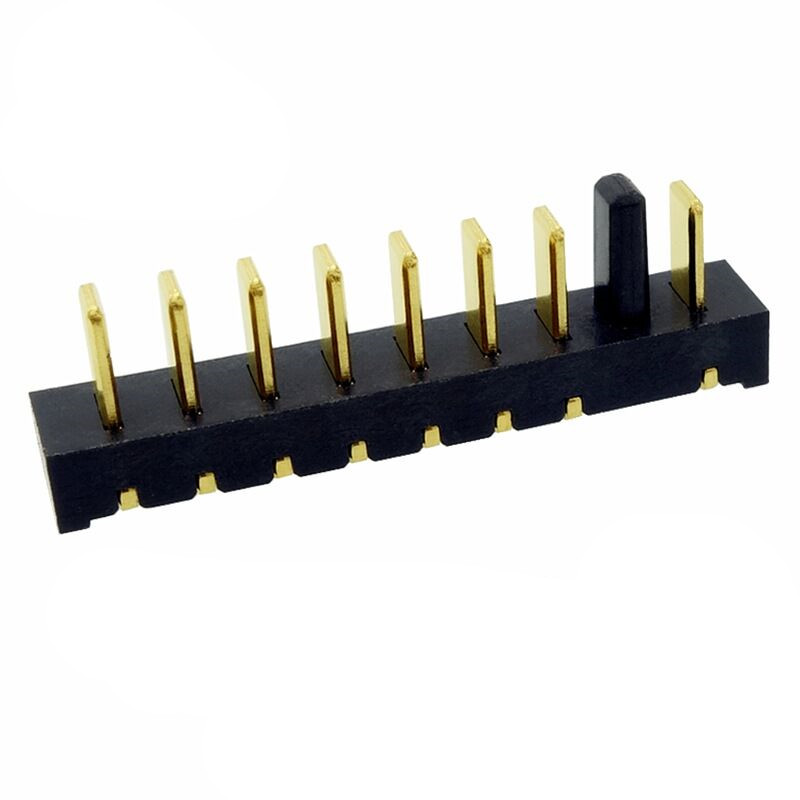

信音达 SYCBM02P8R4（PA9T镀金版）并非简单的“偶数针脚标准版”，而是专为成熟锂电平台保留完整标准BMS协议能力而设计的8Pin 90°弯插公座。该产品以24.5×4.0×8.0mm的黄金三维尺寸，成为2.5mm间距系列中仍能承载“2P动力+2P温度+2P ID+2P SMBus/CAN通讯”全功能定义的最小物理单元——既避免6Pin方案牺牲冗余通道带来的扩展性不足，又消除9-10Pin在标准化设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制日常使用环境下的电化学腐蚀。单针5A载流、总载流40A（双并），90°弯插结构配合左防呆键位，PCB轴向保持力≥80N、径向保持力≥60N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“毫米级空间约束”与“标准BMS协议完整性”双重刚性需求下的黄金平衡最优解。

为什么8Pin是“黄金平衡临界点”？SYCBM02P8R4的不可替代性

• 标准BMS协议的最小完整载体：成熟锂电系统需至少8个信号节点：2P动力（双并降阻）、2P温度（双冗余监测电芯温差）、2P ID（双向识别）、2P SMBus/CAN（标准通讯）。6Pin方案被迫砍掉一路温度或ID，导致热失控风险或假电池误用；8Pin是守住标准BMS安全红线的最小针数，且24.5mm长度恰好嵌入消费级无人机电池包槽（典型内径24-26mm）、扫地机器人基站接口（典型长度24-26mm）的结构极限。
• 24.5mm长度的“亚毫米级结构侵入度”最优解：相较9Pin（27mm）缩减9%，较10Pin（29.5mm）缩减17%；在标准化设备中，每减少1mm长度意味着电池容量可增加2-3%或主板布线通道增加1条。SYCBM02P8R4以24.5mm长度实现全功能集成，是“亚毫米级空间换标准BMS安全”博弈中的帕累托最优点。
• 左防呆结构的“物理级误插防护”：左侧凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合消费级用户频繁插拔场景。
• 90°弯插结构的“垂直空间压缩”：相较于直插式公座，90°弯插设计使连接器高度方向占用从8.0mm降至4.0mm，节省50%垂直空间，为电池堆叠或散热风道预留宝贵空间；同时保持水平方向24.5mm紧凑布局，完美适配扁平化设备外壳。
• PA9T+镀金组合的“标准环境鲁棒性”：标准化设备内部温升适中、振动较轻，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断汗液/皮脂/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在扫地机器人基站潮湿环境下3个月后接触电阻常＞50mΩ，导致充电失败。

垂直场景深度适配指南（超越通用描述的实战价值）

消费级无人机电池包：解决“标准协议+频繁插拔+轻量化”三重挑战

• 痛点：电池包接口槽内径仅24-26mm，传统9Pin连接器占用过多空间挤压电池；用户每日多次插拔，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续；轻量化要求连接器重量≤3g。
• SYCBM02P8R4解法：24.5mm长度完美嵌入槽体，为电池预留额外1.5mm径向空间，续航提升3%；镀金层阻断汗液腐蚀，1000次插拔测试后接触电阻仍≤12mΩ；8Pin中2P动力并联承载10A峰值电流，2P温度双冗余监测防止过充，2P ID双向识别原装电池，2P SMBus同步电量与固件升级，全功能无妥协；90°弯插结构降低重心，增强抗振性；左防呆杜绝反接短路；整器重量仅2.8g，满足轻量化要求。
• 避坑提示：电池包PCB建议采用沉铜加厚工艺（1oz铜厚）；动力针走线宽度≥1.5mm（1oz铜厚），信号针走线远离电机驱动线路；建议在输入端增加NTC热敏电阻监测温升，超60℃自动降流保护；因频繁插拔，需在结构上增加导向槽防止插偏。

智能扫地机器人基站：破解“标准BMS+潮湿环境+长期待机”可靠性难题

• 痛点：基站接口长度仅24-26mm，厚度≤4.0mm，传统连接器无法容纳；基站内部湿度常＞70%，镀锡端子6个月内腐蚀失效；长期待机导致端子氧化接触不良。
• SYCBM02P8R4解法：24.5×4.0×8.0mm三维尺寸嵌入基站凹槽，厚度方向仅占4.0mm（含定位柱），基站主体仍可保留2mm壁厚保证强度；双定位柱穿透1.0mm PCB形成机械锁止，径向保持力≥60N，可承受机器人回充时的周期性侧向载荷；8Pin中2P驱动充电电路（8A RMS），2P THM监测电池温度防过热，2P ID识别电池型号，2P SMBus传输BMS数据，满足主流扫地机器人通信协议要求。
• 避坑提示：基站PCB建议使用防潮涂层（Conformal Coating）；SMBus走线需做阻抗匹配，远离电源线路；建议在SMBus线增加TVS管，抵抗静电放电（ESD ≥8kV）；因长期待机，需在BMS软件中增加定期唤醒检测机制，防止端子氧化累积。

便携式医疗设备：平衡“极致紧凑+医疗级可靠性”矛盾

• 痛点：医疗设备接口长度仅24-25mm，传统8Pin连接器长度超标；医疗环境要求10年寿命，镀锡端子在消毒酒精环境下2年即腐蚀失效；频繁消毒擦拭导致端子磨损。
• SYCBM02P8R4解法：24.5mm长度精准匹配接口，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受酒精擦拭+湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；8Pin中2P供电（5A持续），2P THM监测电池温度防过热，2P ID识别充电器，2P RS232传输数据，满足IEC 60601-1医疗安规。
• 避坑提示：设备外壳需做生物相容性涂层（ISO 10993-5）；THM引脚需串联1kΩ限流电阻，防止短路引发过热；建议在RS232线增加气体放电管，抵抗静电放电；因医疗认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选8Pin而非6/9Pin？

• ✅ 选8Pin的场景：设备长度≤26mm；需标准BMS协议（2P动力+2P温度+2P ID+2P通讯）；产品寿命≥5年且暴露于汗液/潮湿/酒精环境；需多供应商备份且引脚定义通用。
• ❌ 不选8Pin的场景：仅需纯动力传输（选4-6Pin更经济）；需传输高速视频或冗余通道（选9-10Pin）；设备长度＞28mm且无空间限制（选9Pin提升扩展性）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认8Pin引脚定义与BMS芯片匹配（避免飞线）；确认左防呆键位方向正确（避免反装）。

品控关键点（区别于通用参数的实战检验标准）

• 24.5mm长度CPK强制管控：壳体长度公差±0.05mm，CPK≥1.33方可放行；标准化设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；标准化设备端子面积适中，电镀均匀性相对容易控制，但仍需重点检测端子根部与尖端厚度一致性。
• 厚板保持力破坏性测试：使用1.0mm PCB做轴向/径向拉拔测试，记录失效模式；若PCB撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换PCB基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；标准化设备PCB热容适中，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 双路并联电流均衡测试：每1000件抽3件做2P动力电流分配测试，确认两路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 左防呆键位方向验证：每批次首件+每2小时巡检，确认键位位于左侧（从正面看）；若方向错误，会导致与母座无法匹配或强行插入损坏端子；建议使用视觉检测系统自动化筛查。
