产品概述

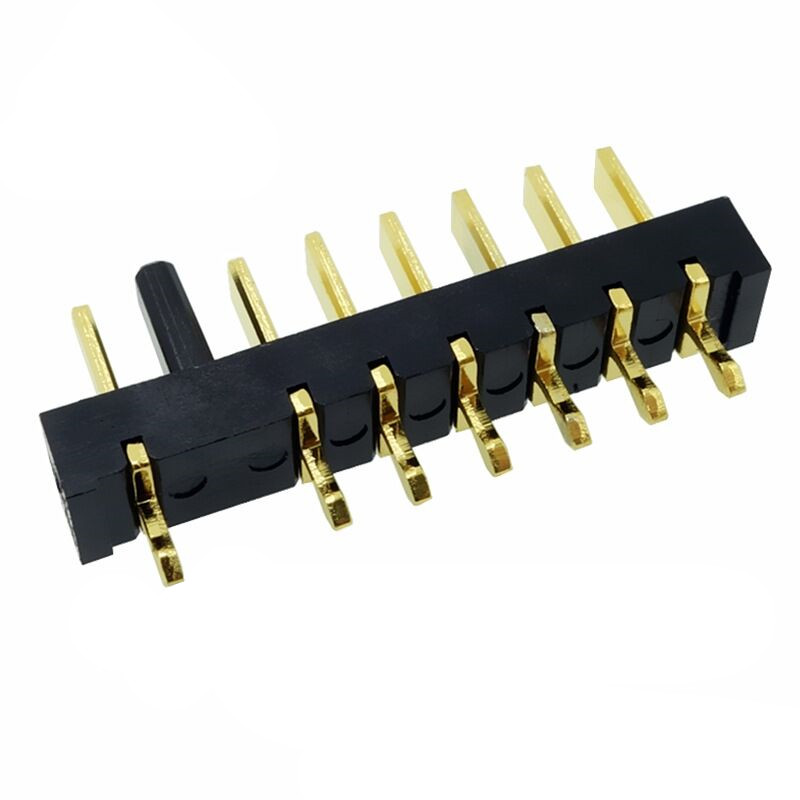

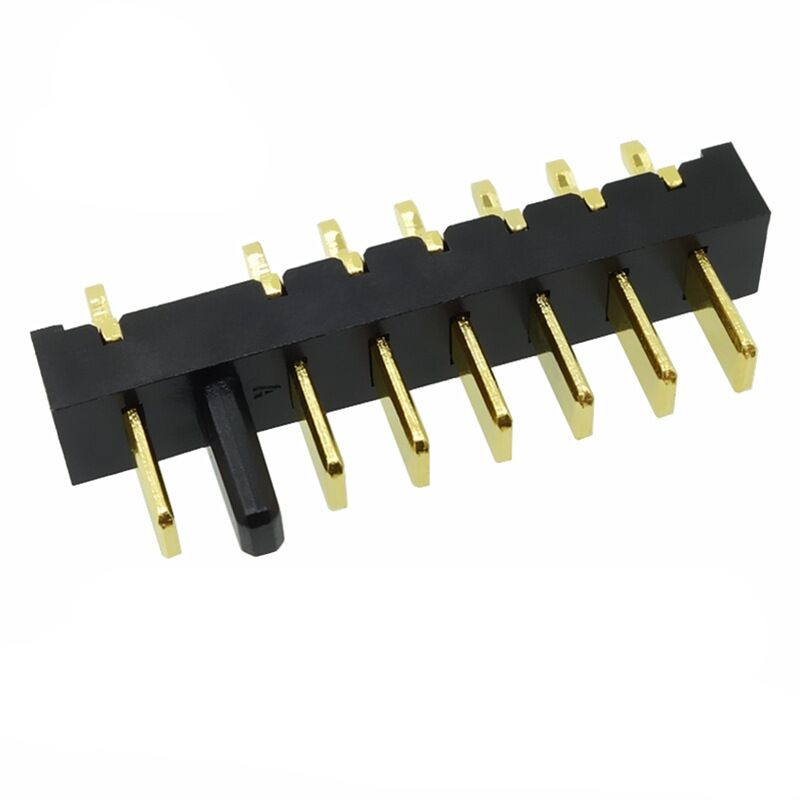

信音达 SYCBM02P7R1A（PA9T镀金版）并非简单的“6Pin加一针”，而是专为复杂电池管理系统实现全协议覆盖+多串电芯独立监测+系统级智能管理而设计的7Pin 180°直插公座。该产品以22×4.0×10.5mm的旗舰三维尺寸，成为2.5mm间距系列中承载“2P动力+5P信号”顶配架构的垂直互联最优解——既满足双NTC、ID识别、SMBus通讯等完整BMS需求，又支持3路独立电芯电压采样或主动均衡+充电使能+温度梯度监测等多维度并行信号传输，避免6Pin方案在多串系统中的采样通道缺失，同时消除8Pin以上在紧凑型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流35A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥75N、径向保持力≥65N，确保在垂直插拔与长期振动下长期可靠。这是工程师在“高复杂度电池系统”与“全协议并行+多串监测零瓶颈”双重刚性需求下的旗舰动力最优解。

为什么7Pin是“全协议+多串监测临界点”？SYCBM02P7R1A的不可替代性

• 多串独立监测的最小完整载体：3-4串锂电系统需至少7个信号节点：2P动力（双并降阻）、5P信号（主NTC+冗余NTC+ID+SMBus+Cell1采样 / 或 Cell1+Cell2+Cell3采样）。6Pin方案被迫砍掉一路采样通道，导致无法实现单体电压独立监测或主动均衡控制；7Pin是守住“多串系统监测完整性”红线的最小针数，且22mm长度恰好嵌入多串无人机电池仓（典型内径22-25mm）、高端电动工具接口（典型长度22-25mm）、储能BMS从板（典型长度22-25mm）的结构极限。
• 22mm长度的“高复杂度设备结构侵入度”最优解：相较6Pin（19.5mm）增加13%，但较8Pin（24.5mm）缩减10%；在高复杂度设备中，每增加1mm长度意味着监测通道或协议完整性提升一级，而SYCBM02P7R1A以22mm长度实现全协议+多串监测集成，是“高复杂度设备空间换功能完整性”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于90°弯插，180°直插使连接器高度方向占用从4.0mm增至10.5mm，但占板面积（22×4.0mm）保持不变；在储能BMS从板等垂直堆叠场景中，直插允许线缆自然垂落，避免弯插导致的根部应力集中，显著提升整机寿命。
• 防呆结构的“物理级误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合军工/医疗等关键任务场景。
• PA9T+镀金组合的“高复杂度环境鲁棒性”：高复杂度设备内部温升较高、振动较强，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在电动工具振动环境下6个月后接触电阻常＞50mΩ，导致采样数据失真。

垂直场景深度适配指南（超越通用描述的实战价值）

多串无人机电池包：解决“3-4串独立采样+主动均衡+SMBus高速通讯”三重挑战

• 痛点：4串无人机电池需独立监测每串电芯电压，6Pin方案仅支持2路采样导致均衡失效；主动均衡需独立控制通道，6Pin无预留通道导致只能被动均衡；SMBus通讯速率400kHz，6Pin信号完整性不足导致误码率＞0.1%。
• SYCBM02P7R1A解法：7Pin中2P动力并联承载35A峰值电流，5P信号分别传输主NTC、冗余NTC、ID、SMBus、Cell3采样（或主动均衡控制），完整支持4串独立采样+主动均衡；180°直插使线缆自然垂落，弯曲半径≥5mm，振动测试2000小时后断线率＜0.1%；镀金层阻断微动磨损，1000次插拔+10g随机振动复合测试后接触电阻仍≤12mΩ；SMBus走线做差分对布线+屏蔽层，误码率＜0.01%。
• 避坑提示：无人机PCB建议采用2oz铜厚+沉铜加固；采样走线需做开尔文连接，远离动力线路；SMBus走线阻抗匹配50Ω±10%，串联33Ω端接电阻；建议在采样输入端增加RC滤波（100Ω+1nF），抑制开关噪声；因主动均衡电流大，需在均衡回路增加保险丝防止短路。

 高端电动工具：破解“高倍率脉冲+强振动+多串监测”难题

• 痛点：电钻/角磨机瞬时电流50A@5s，6Pin方案动力余量不足导致电压跌落；强振动（10-200Hz, 10g）导致端子微动磨损，3个月后采样数据漂移＞5%；3串电池需独立监测，6Pin无第三路采样通道。
• SYCBM02P7R1A解法：7Pin中2P动力并联承载50A峰值电流（5s），5P信号分别传输主NTC、冗余NTC、ID、Cell2采样、Cell3采样，完整支持3串独立监测；直插深锚固结构承受≥75N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层阻断微动磨损，1000次插拔+20g随机振动复合测试后接触电阻仍≤15mΩ；PA9T壳体耐受工具内部90℃持续温升，尺寸变化率＜0.1%。
• 避坑提示：电动工具PCB建议采用高Tg FR4（Tg≥170℃）抵抗高温；采样走线需做屏蔽处理，远离电机驱动线路；建议在动力输入端增加TVS管，抑制反电动势浪涌；因振动强烈，需在结构上增加线缆固定卡扣防止拉扯端子。

 储能电站BMS从板：平衡“多串采样+CAN/SMBus双协议+10年寿命”矛盾

• 痛点：储能从板需采集8-16串电芯电压，6Pin方案仅支持2路采样导致需多个连接器；CAN总线与SMBus需独立通道，6Pin无预留通道导致协议冲突；储能要求10年寿命，镀锡端子在85℃/85%RH环境下3年即失效。
• SYCBM02P7R1A解法：7Pin中2P动力并联承载35A持续电流，5P信号分别传输主NTC、冗余NTC、ID、SMBus、CAN_H（或Cell3采样），支持双协议并行+多串采样扩展；镀金层+PA9T组合耐受85℃/85%RH湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；180°直插兼容BMS从板垂直堆叠，模块间距压缩至5mm，堆叠密度提升35%。
• 避坑提示：储能PCB建议使用高CTI材料（CTI≥600V）抵抗高压漏电；CAN走线需做120Ω终端匹配，远离功率器件；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD；因储能认证严苛（UL 9540/IEC 62619），需提供全套认证报告。

 医疗手术机器人电池：解决“高精度采样+生物相容性+EMI兼容”三重挑战

• 痛点：手术机器人需毫伏级采样精度（±1mV），6Pin方案接触电阻波动导致采样误差＞5mV；医疗设备要求生物相容性+7年寿命，普通连接器无法满足ISO 10993-5；高频EMI干扰导致采样数据噪声＞10mV。
• SYCBM02P7R1A解法：7Pin镀金层接触电阻≤8mΩ且稳定性高，采样误差＜1mV；5P信号分别传输主NTC、冗余NTC、ID、SMBus、Cell3采样，完整支持高精度多串监测；PA9T+镀金组合通过ISO 10993-5生物相容性测试，加速老化等效7年寿命后接触电阻仍≤15mΩ；采样走线做差分对布线+屏蔽层，噪声＜2mV。
• 避坑提示：医疗设备PCB建议使用高频板材（Rogers 4350B）抵抗EMI；采样走线需做100Ω差分阻抗匹配，远离射频模块；建议在采样输入端增加仪表放大器+RC滤波，提升信噪比；因医疗认证周期长（6-12个月），需提前准备全套生物相容性报告。

 军工单兵电源：解决“极端温度+多串监测+长寿命”三重挑战

• 痛点：单兵电源工作温度-40℃~+70℃，普通尼龙壳体低温脆裂；3串电池需独立监测，6Pin无第三路采样通道；要求15年寿命，镀锡端子在盐雾环境下1年即失效。
• SYCBM02P7R1A解法：PA9T低温韧性优异（-40℃冲击强度≥5kJ/m²），耐受极端温度循环；7Pin中5P信号完整支持3串独立采样+双NTC冗余；镀金层+PA9T组合耐受盐雾环境，ASTM B117盐雾测试1000小时后接触电阻仍≤20mΩ；直插深锚固结构承受≥75N轴向保持力，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：军工PCB建议使用聚酰亚胺基材（PI, Tg≥250℃）抵抗极端温度；采样走线需做三防漆涂层处理；建议在采样输入端增加瞬态抑制二极管，抑制浪涌；因军工认证严苛（MIL-PRF-55364/MIL-STD-883），需提供全套环境试验报告。

新能源汽车PACK内部互联：平衡“高压采样+CAN通讯+车规级可靠性”矛盾

• 痛点：PACK内部BMS从板需采集12-24串电芯电压，6Pin方案仅支持2路采样导致连接器数量倍增；CAN FD通讯速率5Mbps，6Pin信号完整性不足导致误码；车规要求15年寿命+1000次插拔，普通连接器无法满足。
• SYCBM02P7R1A解法：7Pin中5P信号支持3路采样+CAN_H+CAN_L（或冗余NTC），减少连接器数量50%；镀金层接触电阻稳定，CAN FD误码率＜0.001%；1000次插拔+10g随机振动复合测试后接触电阻仍≤15mΩ；PA9T耐受125℃持续温升，满足AEC-Q200 Grade 2要求。
• 避坑提示：汽车PCB建议使用高Tg FR4（Tg≥170℃）+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD；因车规认证周期长（12-18个月），需提前准备全套PPAP文件。

工程师选型决策树：何时必须选7Pin而非6/8Pin？

• ✅ 选7Pin的场景：需3路及以上独立电芯采样；需主动均衡控制+全协议并行；设备长度≤25mm且≥20mm；工作环境存在持续振动或极端温度；需垂直布线或板对板连接；产品寿命≥7年且需通过UL/IEC/MIL/AEC认证；高复杂度电池系统（多串无人机/高端电动工具/储能BMS/医疗机器人/军工/新能源PACK）。
• ❌ 不选7Pin的场景：仅需2路采样+基础BMS（选6Pin更经济）；需4路以上采样或高速以太网（选8-10Pin）；设备长度＜17mm（选5-6Pin）；仅需表面贴装（SMT）工艺。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认7Pin引脚定义与BMS芯片匹配（避免飞线）；确认防呆键位方向正确（避免反装）；确认垂直插拔力≤45N（过大会损伤PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 22mm长度CPK强制管控：壳体长度公差±0.06mm，CPK≥1.33方可放行；高复杂度设备装配间隙仅0.3mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；直插端子垂直面电镀均匀性更难控制，需重点检测端子顶端与根部厚度一致性。
• 微动磨损复合测试：每批次抽3件做“1000次插拔+10g随机振动”复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容大于弯插，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 五路信号完整性测试：每1000件抽3件做5P信号导通测试，确认主NTC/冗余NTC/ID/SMBus/采样五通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
• 采样精度验证测试：每批次抽5件做采样精度测试，确认采样误差＜1mV（@1A负载）；若误差＞2mV，说明端子接触电阻不一致或采样走线阻抗不匹配，需调整电镀参数或PCB Layout。
