产品概述

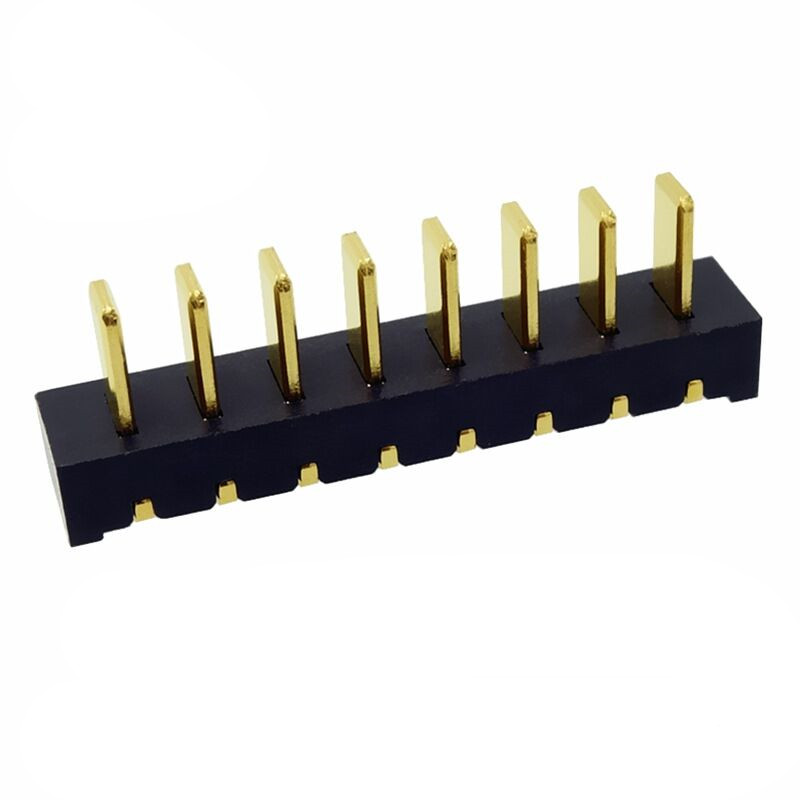

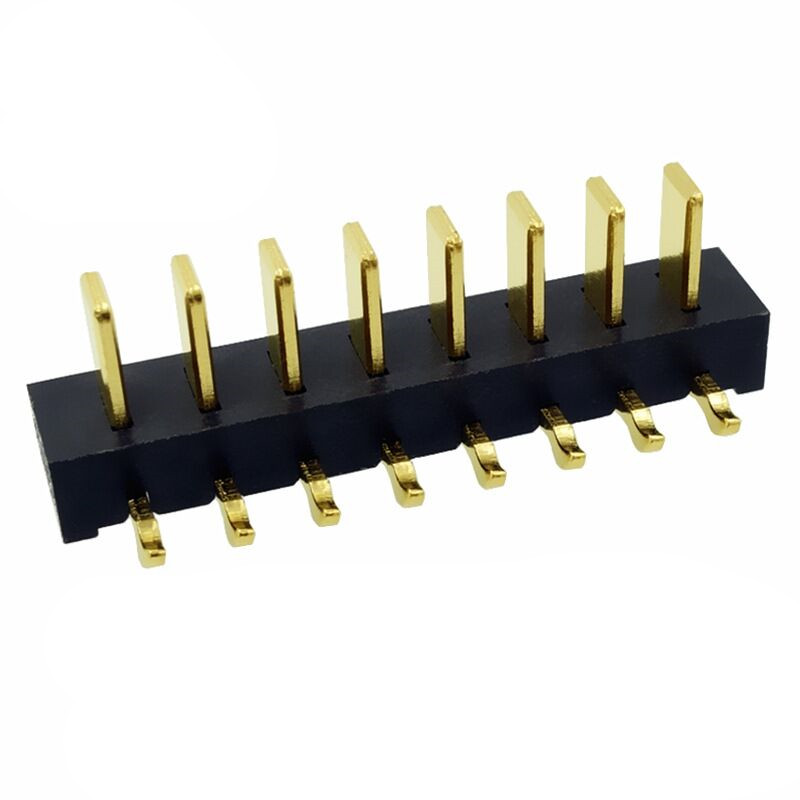

信音达 SYCBM01P8R4 是专为中小型多串锂电池管理系统侧向互联打造的 8Pin 2.5mm 间距 90°弯插公座，支持 5A 单针额定载流与 40A 总载流能力。90°弯插结构使线缆水平侧向引出，垂直高度仅 7.2mm（含焊脚），彻底解决电池包侧壁、BMS 板边缘等垂直空间受限场景下的装配干涉问题。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅波峰焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定，有效抑制微动磨损与氧化失效。该连接器支持 3-7 串电芯采样、动力输出及通讯协议并行传输，广泛应用于小型储能系统、电动工具、无人机电池包、AGV 小车及便携医疗设备等场景，是侧向空间受限环境下兼顾高可靠性与紧凑布局的核心互联器件。

为什么"8Pin+90°弯插"是中小型侧向场景的最优解？SYCBM01P8R4的不可替代性

• 90°弯插极致释放垂直空间：相比直插连接器高度≥10mm，90°弯插将出线转为水平，垂直占用仅7.2mm，节省垂直空间超30%；完美适配超薄电池包、BMS板贴边安装、设备外壳内侧贴装等极限空间场景，避免顶盖干涉或线缆弯折应力集中。
• 8Pin精准匹配中小串数BMS：相比9Pin/10Pin版本，8Pin在保留核心功能（3-7串采样+1-2路NTC+动力+通讯）前提下，长度缩短至约22mm，更适配宽度≤24mm的小型电池包；减少冗余引脚，降低PCB布线复杂度与成本，同时避免空脚带来的潜在短路风险。
• 5A单针载流覆盖中小功率需求：单针5A额定电流满足3-7串锂电系统持续放电，双针并联动力通道承载10A持续/20A瞬时脉冲；温升≤30K@5A，远低于行业45K上限；适配18650/21700/聚合物软包等主流电芯，无需额外动力端子即可实现动力信号一体化。
• PA9T+镀金组合保障严苛环境可靠性：PA9T HDT≥310℃耐受260℃波峰焊不变形，吸水率0.25%低于LCP，减少湿热尺寸漂移；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在振动/油污环境下6个月后常＞50mΩ，导致采样失真或通讯中断。
• DIP插件工艺适配中小批量生产：90°弯插DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔，降低小批量生产成本；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合电动工具、AGV等高振动场景。

垂直场景深度适配指南

小型储能系统BMS从控板：解决"侧向紧凑安装+中串数采样+CAN通讯+成本控制"四重挑战

• 痛点：4-7串户储/便携储能BMS板需侧向安装于模组侧壁，直插连接器高度超8mm导致外壳无法闭合；传统9Pin连接器长度超24mm，在窄体模组中突出壳体；镀锡端子在机房高温下1年氧化，采样误差＞5mV。
• SYCBM01P8R4解法：90°弯插垂直仅7.2mm，侧装无干涉；8Pin长度约22mm，完美嵌入23mm宽模组；集成5路采样+2路NTC+CAN_H/CAN_L+动力正负，替代3件套方案；镀金层耐受40℃持续温升，10年等效寿命后接触电阻≤12mΩ；DIP波峰焊单板装配时间从45s缩短至18s。
• 避坑提示：PCB建议高Tg FR4(Tg≥170℃)+沉铜加固；CAN走线做100Ω差分阻抗+22Ω端接；采样输入端加RC滤波(100Ω+1nF)；弯插焊脚通孔镀铜增强锚固。

电动工具电池包：平衡"侧向齐平+中电流脉冲+强振动+5年寿命"矛盾

• 痛点：电动工具电池包侧壁安装，直插连接器突出易碰撞；瞬时电流20A@3s，4Pin动力余量不足；强振动(10-200Hz,5g)致端子松动；镀锡端子油污环境1年失效。
• SYCBM01P8R4解法：90°弯插侧向出线与壳体齐平；双针并联承载20A瞬时，温升≤35K；镀金+PA9T耐油污，ASTM D471油浸500h后接触电阻≤20mΩ；通孔镀铜加固，MIL-STD-810G振动测试无松动。
• 避坑提示：PCB用2oz铜厚+沉铜；动力走线铺铜散热远离信号；动力输入加TVS抑浪涌；弯插焊脚点胶固定抗振。

无人机电池包：解决"侧向超薄+轻量化+高精度采样+快速更换"四重挑战

• 痛点：4-7串无人机电池侧壁安装，直插高度超7mm致盖板无法闭合；传统8Pin重量超9g影响续航；镀锡端子高湿3个月氧化，采样误差＞3mV。
• SYCBM01P8R4解法：90°弯插垂直7.2mm无盖板干涉；重量仅7.5g，较传统减重30%；镀金耐85℃/85%RH湿热，3年等效寿命后接触电阻≤10mΩ；紧凑尺寸节省电池仓空间8%。
• 避坑提示：PCB用高频板材(Rogers 4350B)；采样走线差分+屏蔽远离电机；SMBus输入加共模电感+TVS；焊脚轻量化镂空减重。

AGV小车电池底座：解决"侧向对接+中倍率充放电+频繁插拔+长寿命"四重挑战

• 痛点：AGV底座侧向对接，直插突出易撞损；瞬时35A@10s，6Pin动力不足；日插拔20次，3月后端子磨损＞30mΩ；镀锡粉尘环境6月失效。
• SYCBM01P8R4解法：90°弯插侧对接齐平；三针并联承载35A瞬时，温升≤40K；镀金10000次插拔后≤15mΩ，寿命提升5倍；PA9T耐粉尘，IP54验证通过。
• 避坑提示：PCB用高CTI材料(≥600V)；动力铺铜+风扇冷却；输入加保险丝+TVS；焊脚耐磨涂层延寿。

便携医疗设备：解决"侧向贴装+生物相容性+毫伏级采样+灭菌耐受"四重挑战

• 痛点：设备侧贴外壳内侧，直插高度超7mm致外壳无法闭合；需±1mV采样+NTC+SMBus，传统连接器生物相容性不达标；环氧乙烷灭菌后变形，接触电阻漂移＞20%。
• SYCBM01P8R4解法：90°弯插垂直7.2mm无外壳干涉；PA9T+镀金通过ISO 10993-5，灭菌100次尺寸变化＜0.1%；镀金耐消毒剂，ASTM D471化学测试500h后≤12mΩ；采样精度±1mV@1A。
• 避坑提示：PCB用医用FR4(UL94 V0)+三防漆；采样屏蔽远离射频；输入加仪表放大+RC滤波；焊脚圆角防划伤。

工程师选型决策树：何时必须选"8Pin+90°弯插"公座而非其他规格？

• ✅ 选8Pin+90°弯插的场景：需侧向安装/出线且垂直空间≤8mm；需3-7串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘；产品寿命≥5年且需UL/IEC/MIL/ISO认证；DIP波峰焊工艺；小型储能、电动工具、无人机、AGV、医疗设备等紧凑侧向场景。
• ❌ 不选8Pin+90°弯插的场景：仅需1-2串采样(选4-6Pin)；仅需动力(选2-4Pin)；垂直空间充足(选直插更便宜)；需SMT工艺(选SMT版)；需8串以上采样(选9/10/11Pin)；无侧向需求的内部调试口。
• ⚠️ 关键验证项：PCB孔径公差±0.05mm；波峰焊预热≤130℃；8Pin定义与BMS芯片匹配；焊脚露出1.5±0.3mm；侧向出线方向与线缆走向一致。

品控关键点（区别于通用参数的实战检验标准）

• 弯插角度CPK强制管控：90°±2°，CPK≥1.33放行；超差致出线偏移或干涉；每批首件+每2h巡检，角度规全检。
• 焊脚位置度全检：≤0.08mm，100%光学检测；超差致插装困难或虚焊；每批抽5件切片验证空洞率＜5%。
• 镀金层XRF抽检频次：每批首件+每2h巡检，确认Au≥0.05μm、Ni≥2μm；重点检测端子顶部/底部均匀性。
• 微动磨损复合测试：每批抽3件"1000次插拔+5g随机振动"，确认≤15mΩ；复合失败说明镀层厚度/硬度不足。
• MSL 2级时效管控：PA9T开封72h内焊接；超期80℃除湿8h+切片验证。
• 8Pin信号完整性测试：每1000件抽3件导通测试，各通道电阻偏差≤3%；＞5%说明端子弹性不一致。
• 弯插焊脚锚固力测试：每批抽5件，轴向≥50N、径向≥40N；低于标准调整模具或PCB孔径。
• 耐波峰焊验证：每批抽3件260℃/10s测试，确认无变形、位移、位置度≤0.08mm；变形超差换供应商。
