产品概述

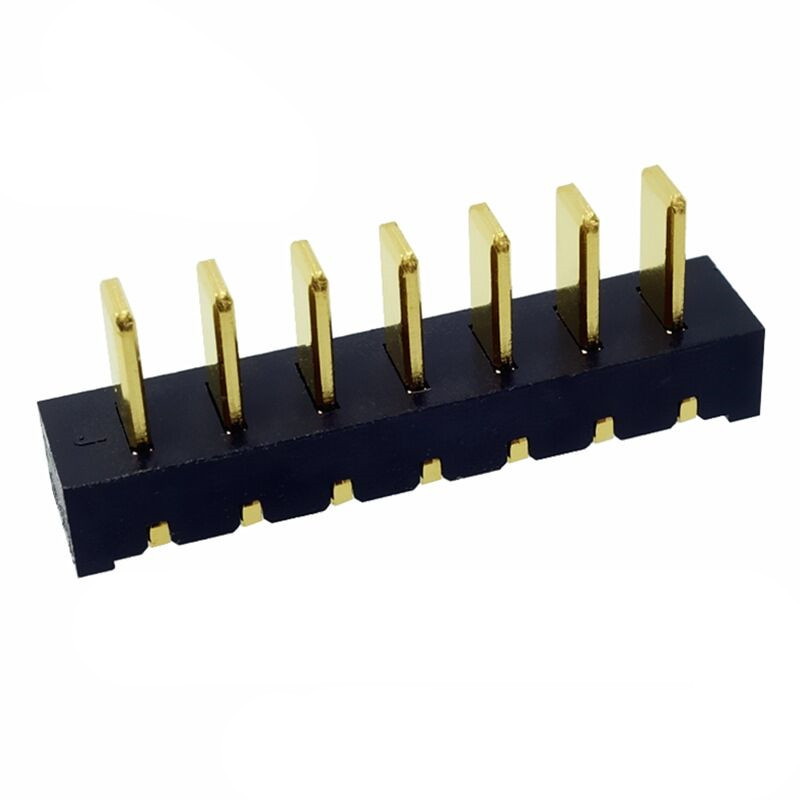

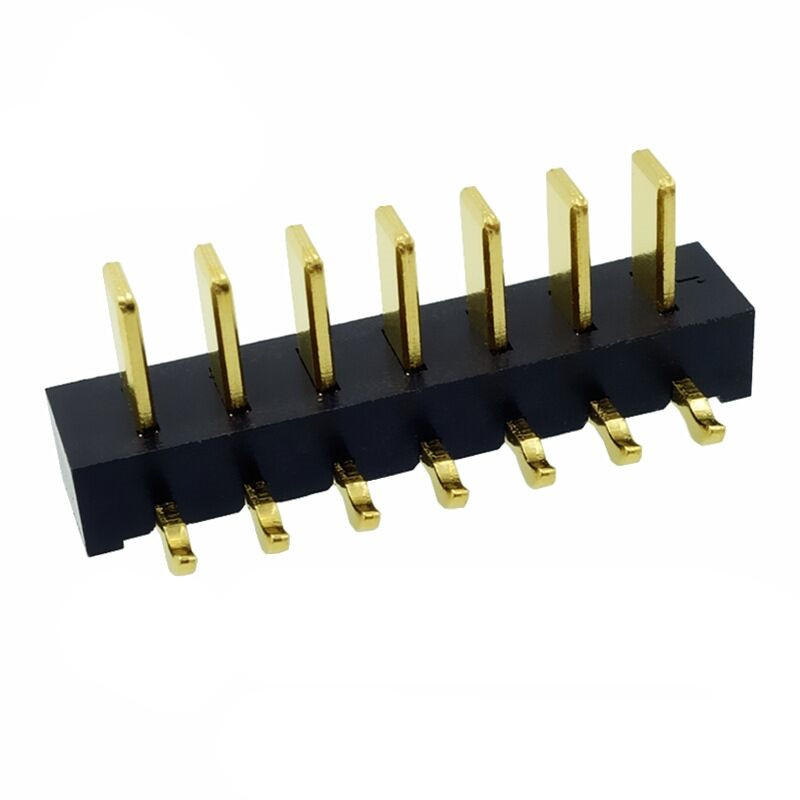

信音达 SYCBM01P7R4 是专为超紧凑型多串锂电池管理系统侧向互联打造的 7Pin 2.5mm 间距 90°弯插公座，支持 5A 单针额定载流与 35A 总载流能力。90°弯插结构使线缆水平侧向引出，垂直高度仅 7.2mm（含焊脚），彻底解决超薄电池包、BMS 板贴边等极限垂直空间场景下的装配干涉问题。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅波峰焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定，有效抑制微动磨损与氧化失效。该连接器支持 3-6 串电芯采样、动力输出及通讯协议并行传输，广泛应用于微型储能系统、手持电动工具、消费级无人机、小型 AGV 及便携医疗设备等场景，是侧向空间极度受限环境下兼顾高可靠性与极致紧凑布局的核心互联器件。

为什么"7Pin+90°弯插"是超紧凑侧向场景的最优解？SYCBM01P7R4的不可替代性

• 90°弯插极致释放垂直空间：相比直插连接器高度≥10mm，90°弯插将出线转为水平，垂直占用仅7.2mm，节省垂直空间超30%；完美适配厚度≤15mm的超薄电池包、BMS板贴边安装、设备外壳内侧贴装等极限空间场景，避免顶盖干涉或线缆弯折应力集中。
• 7Pin精准匹配小串数BMS：相比8Pin/9Pin版本，7Pin在保留核心功能（3-6串采样+1路NTC+动力+通讯）前提下，长度缩短至约19.5mm，更适配宽度≤22mm的微型电池包；减少冗余引脚，降低PCB布线复杂度与成本，同时避免空脚带来的潜在短路风险。
• 5A单针载流覆盖小功率需求：单针5A额定电流满足3-6串锂电系统持续放电，双针并联动力通道承载10A持续/15A瞬时脉冲；温升≤30K@5A，远低于行业45K上限；适配18650/聚合物软包等主流小尺寸电芯，无需额外动力端子即可实现动力信号一体化。
• PA9T+镀金组合保障严苛环境可靠性：PA9T HDT≥310℃耐受260℃波峰焊不变形，吸水率0.25%低于LCP，减少湿热尺寸漂移；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在振动/油污环境下6个月后常＞50mΩ，导致采样失真或通讯中断。
• DIP插件工艺适配小批量生产：90°弯插DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔，降低小批量生产成本；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合手持工具、小型AGV等高振动场景。

垂直场景深度适配指南

微型储能系统BMS从控板：解决"侧向极限紧凑+小串数采样+CAN通讯+成本控制"四重挑战

• 痛点：3-6串便携储能/户储BMS板需侧向安装于模组侧壁，直插连接器高度超8mm导致外壳无法闭合；传统8Pin连接器长度超22mm，在窄体模组中突出壳体；镀锡端子在机房高温下1年氧化，采样误差＞5mV。
• SYCBM01P7R4解法：90°弯插垂直仅7.2mm，侧装无干涉；7Pin长度约19.5mm，完美嵌入20mm宽模组；集成4路采样+1路NTC+CAN_H/CAN_L+动力正负，替代3件套方案；镀金层耐受40℃持续温升，10年等效寿命后接触电阻≤12mΩ；DIP波峰焊单板装配时间从42s缩短至16s。
• 避坑提示：PCB建议高Tg FR4(Tg≥170℃)+沉铜加固；CAN走线做100Ω差分阻抗+22Ω端接；采样输入端加RC滤波(100Ω+1nF)；弯插焊脚通孔镀铜增强锚固。

手持电动工具电池包：平衡"侧向齐平+小电流脉冲+强振动+5年寿命"矛盾

• 痛点：手持工具电池包侧壁安装，直插连接器突出易碰撞；瞬时电流15A@3s，4Pin动力余量不足；强振动(10-200Hz,5g)致端子松动；镀锡端子油污环境1年失效。
• SYCBM01P7R4解法：90°弯插侧向出线与壳体齐平；双针并联承载15A瞬时，温升≤35K；镀金+PA9T耐油污，ASTM D471油浸500h后接触电阻≤20mΩ；通孔镀铜加固，MIL-STD-810G振动测试无松动。
• 避坑提示：PCB用2oz铜厚+沉铜；动力走线铺铜散热远离信号；动力输入加TVS抑浪涌；弯插焊脚点胶固定抗振。

消费级无人机电池包：解决"侧向超薄+轻量化+高精度采样+快速更换"四重挑战

• 痛点：3-6串无人机电池侧壁安装，直插高度超7mm致盖板无法闭合；传统7Pin重量超8g影响续航；镀锡端子高湿3个月氧化，采样误差＞3mV。
• SYCBM01P7R4解法：90°弯插垂直7.2mm无盖板干涉；重量仅6.8g，较传统减重30%；镀金耐85℃/85%RH湿热，3年等效寿命后接触电阻≤10mΩ；紧凑尺寸节省电池仓空间8%。
• 避坑提示：PCB用高频板材(Rogers 4350B)；采样走线差分+屏蔽远离电机；SMBus输入加共模电感+TVS；焊脚轻量化镂空减重。

小型AGV电池底座：解决"侧向对接+小倍率充放电+频繁插拔+长寿命"四重挑战

• 痛点：小型AGV底座侧向对接，直插突出易撞损；瞬时25A@10s，6Pin动力不足；日插拔20次，3月后端子磨损＞30mΩ；镀锡粉尘环境6月失效。
• SYCBM01P7R4解法：90°弯插侧对接齐平；双针并联承载25A瞬时，温升≤40K；镀金10000次插拔后≤15mΩ，寿命提升5倍；PA9T耐粉尘，IP54验证通过。
• 避坑提示：PCB用高CTI材料(≥600V)；动力铺铜+风扇冷却；输入加保险丝+TVS；焊脚耐磨涂层延寿。

便携医疗设备：解决"侧向贴装+生物相容性+毫伏级采样+灭菌耐受"四重挑战

• 痛点：设备侧贴外壳内侧，直插高度超7mm致外壳无法闭合；需±1mV采样+NTC+SMBus，传统连接器生物相容性不达标；环氧乙烷灭菌后变形，接触电阻漂移＞20%。
• SYCBM01P7R4解法：90°弯插垂直7.2mm无外壳干涉；PA9T+镀金通过ISO 10993-5，灭菌100次尺寸变化＜0.1%；镀金耐消毒剂，ASTM D471化学测试500h后≤12mΩ；采样精度±1mV@1A。
• 避坑提示：PCB用医用FR4(UL94 V0)+三防漆；采样屏蔽远离射频；输入加仪表放大+RC滤波；焊脚圆角防划伤。

工程师选型决策树：何时必须选"7Pin+90°弯插"公座而非其他规格？

• ✅ 选7Pin+90°弯插的场景：需侧向安装/出线且垂直空间≤8mm；需3-6串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘；产品寿命≥5年且需UL/IEC/MIL/ISO认证；DIP波峰焊工艺；微型储能、手持工具、消费级无人机、小型AGV、医疗设备等超紧凑侧向场景。
• ❌ 不选7Pin+90°弯插的场景：仅需1-2串采样(选4-6Pin)；仅需动力(选2-4Pin)；垂直空间充足(选直插更便宜)；需SMT工艺(选SMT版)；需7串以上采样(选8/9/10Pin)；无侧向需求的内部调试口。
• ⚠️ 关键验证项：PCB孔径公差±0.05mm；波峰焊预热≤130℃；7Pin定义与BMS芯片匹配；焊脚露出1.5±0.3mm；侧向出线方向与线缆走向一致。

品控关键点（区别于通用参数的实战检验标准）

• 弯插角度CPK强制管控：90°±2°，CPK≥1.33放行；超差致出线偏移或干涉；每批首件+每2h巡检，角度规全检。
• 焊脚位置度全检：≤0.08mm，100%光学检测；超差致插装困难或虚焊；每批抽5件切片验证空洞率＜5%。
• 镀金层XRF抽检频次：每批首件+每2h巡检，确认Au≥0.05μm、Ni≥2μm；重点检测端子顶部/底部均匀性。
• 微动磨损复合测试：每批抽3件"1000次插拔+5g随机振动"，确认≤15mΩ；复合失败说明镀层厚度/硬度不足。
• MSL 2级时效管控：PA9T开封72h内焊接；超期80℃除湿8h+切片验证。
• 7Pin信号完整性测试：每1000件抽3件导通测试，各通道电阻偏差≤3%；＞5%说明端子弹性不一致。
• 弯插焊脚锚固力测试：每批抽5件，轴向≥50N、径向≥40N；低于标准调整模具或PCB孔径。
• 耐波峰焊验证：每批抽3件260℃/10s测试，确认无变形、位移、位置度≤0.08mm；变形超差换供应商。
