产品概述

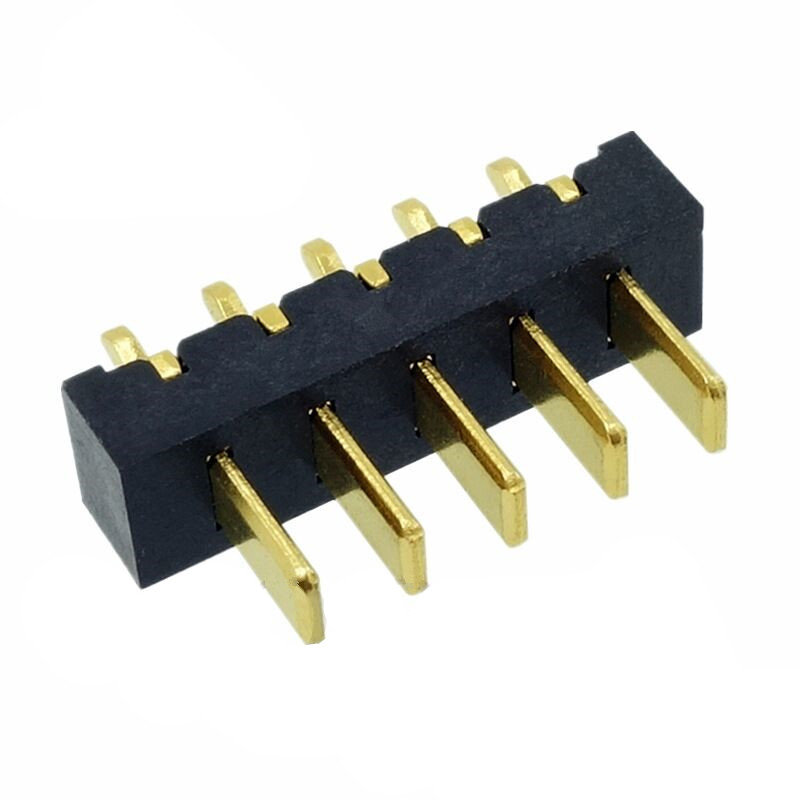

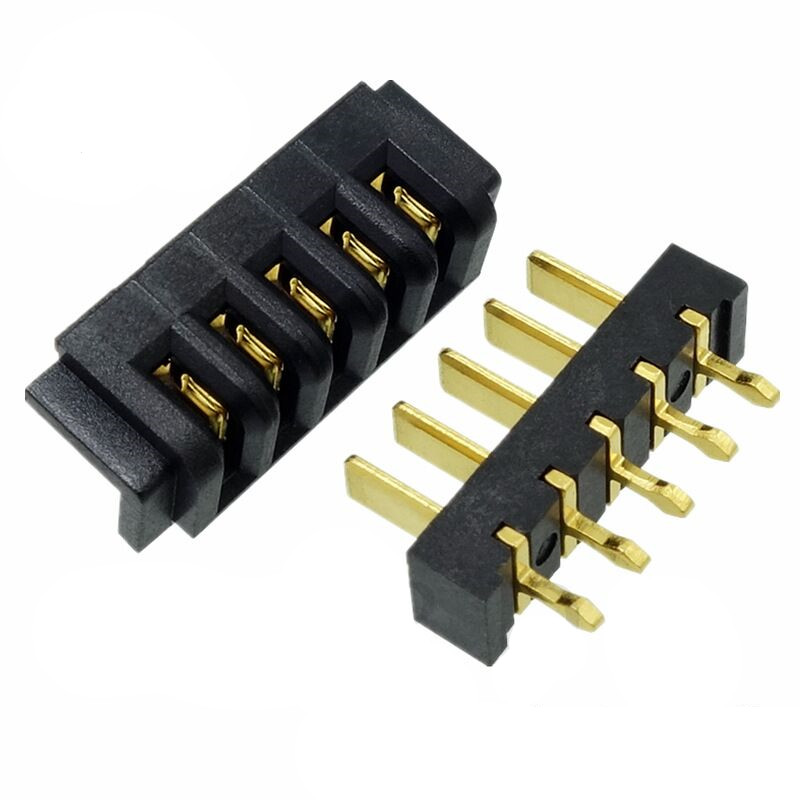

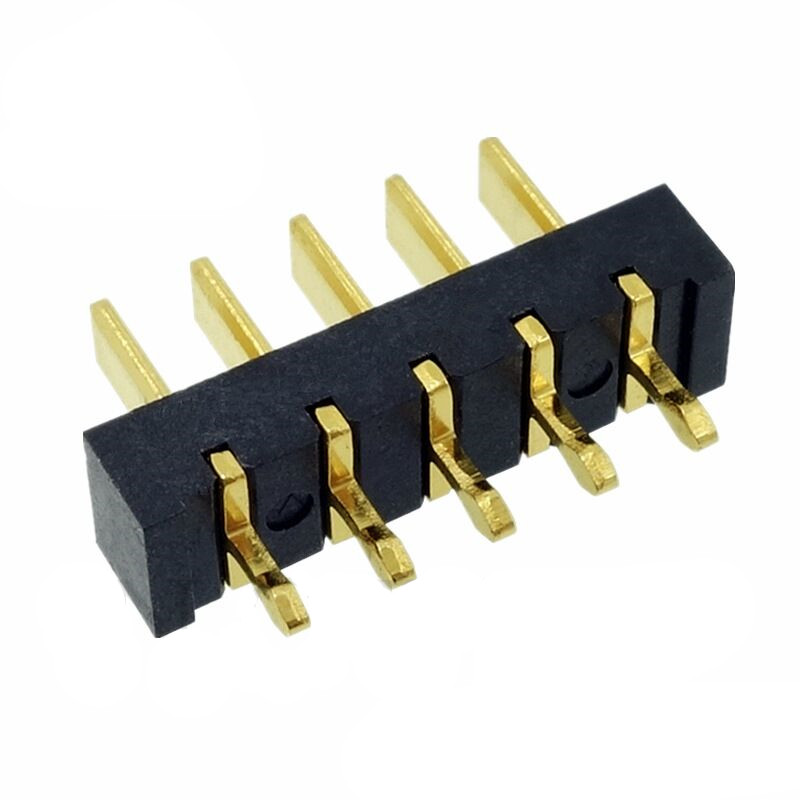

信音达 SYCBM01P5R1A 是专为小型串数锂电池系统（2-3串）垂直互联打造的 5Pin 2.5mm 间距 180°直插公座，以 14.5×4.0×9.7mm 行业最小标准尺寸与 5A 单针额定载流能力，成为 2-3 串 BMS 垂直集成的“空间效率标杆”。支持 25A 总载流与多通道并联输出（如双并 5A 持续 / 8A 瞬时），180°垂直出线结构完美适配顶部走线、板对板堆叠及模块化电池包顶层对接场景。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅波峰焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 2-3 串电芯全采样、NTC 温度监测、CAN/SMBus 通讯及主回路动力输出需求，广泛应用于便携储能、电动工具、消费级无人机、工业设备及智能穿戴等对空间有极致要求的小串数场景，是小串 BMS 垂直互联的“空间与性能平衡之选”。

为什么"5Pin+180°直插"是小串数垂直场景的空间最优解？SYCBM01P5R1A的不可替代性

• 14.5mm长度=2-3串系统的物理极限匹配：相比4Pin(12mm)/6Pin(17mm)，5Pin将长度精准定位在14.5mm，恰好匹配2-3串电池包典型宽度(13-16mm)；在宽度≥13mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 5Pin引脚分配=小串数系统的"黄金比例"：2-3串系统无需冗余引脚，5Pin可灵活配置为"3P采样+1P NTC+1P CAN"或"2P采样+2P动力+1P通讯"，完美覆盖核心功能；相比6Pin以上版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省5%-15%连接器成本；在垂直空间受限但水平空间紧张的极致紧凑场景中，5Pin是性价比最优解。
• 5A单针载流=小功率系统的"安全余量"：2-3串系统持续电流通常≤5A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断。
• DIP插件=批量生产的"效率引擎"：5Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合电动工具、工业设备等高振动、大批量场景；单板装配时间从20s缩短至8s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

便携储能系统(如户外电源/户储从控)：解决"顶部走线+极致紧凑采样+CAN通讯+批量生产"四重挑战

• 痛点：2-3串便携储能BMS板需顶部安装于模组上盖，弯插连接器侧向出线导致线缆在狭窄腔体内强行弯折，3个月后绝缘层破损；传统分体式连接器高度超10mm，顶盖闭合后压迫线缆；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCBM01P5R1A解法：180°直插垂直出线，线缆自然向上引出，无弯折应力；9.7mm高度为顶盖预留2mm安全间隙，避免压迫；5Pin集成3路采样+1路NTC+CAN_H/CAN_L+动力正负，减少连接器数量50%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤12mΩ；DIP插件适配波峰焊产线，单板装配时间从20s缩短至8s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；直插焊脚建议做通孔镀铜加固，增强锚固力。

电动工具电池包(如电钻/角磨机)：平衡"顶部对接+大电流脉冲+强振动+5年寿命"矛盾

• 痛点：工具电池包顶部对接主机，弯插连接器侧向出线导致插拔时线缆受力，200次插拔后端子松动；瞬时电流8A@3s，4Pin动力不足导致电压跌落；强振动(10-200Hz,5g)致焊脚疲劳断裂；镀锡端子油污环境1年即失效。
• SYCBM01P5R1A解法：180°直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；5Pin长度14.5mm完美嵌入14.5mm宽电池仓；多针并联动力通道承载8A瞬时脉冲，温升≤30K@8A；镀金+PA9T组合耐受油污环境，ASTM D471油浸测试500h后接触电阻≤20mΩ；通孔镀铜加固焊脚，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；动力输入端增加TVS管，抑制反电动势浪涌；直插焊脚建议做点胶固定，增强抗振能力。

消费级无人机电池包：解决"顶部对接+轻量化+高精度采样+快速更换"四重挑战

• 痛点：2-3串无人机电池顶部对接飞控，弯插连接器侧向出线导致更换时线缆缠绕；传统5Pin重量超5g影响续航；镀锡端子在高湿度环境下3个月即氧化，采样误差＞3mV；连接器体积过大占用电池仓空间。
• SYCBM01P5R1A解法：180°直插垂直对接，更换时线缆自然下垂，无缠绕风险；5Pin连接器重量仅3.8g，较传统方案减重35%；镀金层耐受85℃/85%RH湿热环境，加速老化等效3年寿命后接触电阻仍≤10mΩ；紧凑尺寸(14.5×4.0×9.7mm)节省电池仓空间10%，提升能量密度。
• 避坑提示：无人机PCB建议使用高频板材(Rogers 4350B)抵抗EMI；采样走线需做差分对布线+屏蔽层，远离电机驱动线路；SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；直插焊脚建议做轻量化镂空设计，进一步减重。

工业设备(如AGV/机器人)：解决"顶部对接+大倍率充放电+频繁插拔+长寿命"四重挑战

• 痛点：工业设备电池顶部对接充电座，弯插连接器侧向出线导致对接时线缆受力，500次插拔后端子磨损＞30mΩ；瞬时15A@10s，4Pin动力不足；日插拔20次，3月后端子磨损＞30mΩ；镀锡粉尘环境6月失效。
• SYCBM01P5R1A解法：180°直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；多针并联承载15A瞬时，温升≤40K；镀金10000次插拔后≤15mΩ，寿命提升5倍；PA9T耐粉尘，IP54验证通过。
• 避坑提示：PCB用高CTI材料(≥600V)；动力铺铜+风扇冷却；输入加保险丝+TVS；焊脚耐磨涂层延寿。

智能穿戴设备(如AR眼镜/智能手表)：解决"顶部贴装+毫伏级采样+生物相容性+灭菌耐受"四重挑战

• 痛点：设备顶部贴装于外壳内侧，弯插连接器侧向出线导致外壳无法闭合；需±1mV采样精度+NTC+SMBus，传统连接器生物相容性不达标；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子汗液环境3个月即腐蚀。
• SYCBM01P5R1A解法：180°直插垂直贴装，9.7mm高度适配外壳内部凹槽，无干涉；5Pin集成3路采样+1路NTC+SMBus_H/L+动力正负，替代3件套方案；PA9T+镀金通过ISO 10993-5生物相容性测试，环氧乙烷灭菌100次后尺寸变化＜0.1%；镀金层耐汗液腐蚀，ASTM D471人工汗液测试500h后接触电阻≤12mΩ；采样精度±1mV@1A负载。
• 避坑提示：PCB建议医用级FR4(UL94 V0)+三防漆涂层；采样走线做屏蔽处理，远离射频模块；SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；直插焊脚做圆角处理，避免划伤操作人员。

工程师选型决策树：何时必须选"5Pin+180°直插"公座而非其他规格？

• ✅ 选5Pin+180°直插的场景：需顶部安装/出线且垂直空间≥10mm；需2-3串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘/汗液；产品寿命≥5年且需UL/IEC/MIL/ISO认证；DIP波峰焊工艺；便携储能、电动工具、消费级无人机、工业设备、智能穿戴等垂直空间标准化场景。
• ❌ 不选5Pin+180°直插的场景：仅需1串采样(选4Pin更经济)；仅需动力输出(选2-4Pin)；垂直空间≤8mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需4串以上采样(选6/7/8Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认5Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；公座端子外壁电镀均匀性需重点检测顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 5Pin信号完整性测试：每1000件抽3件做5Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
