产品概述

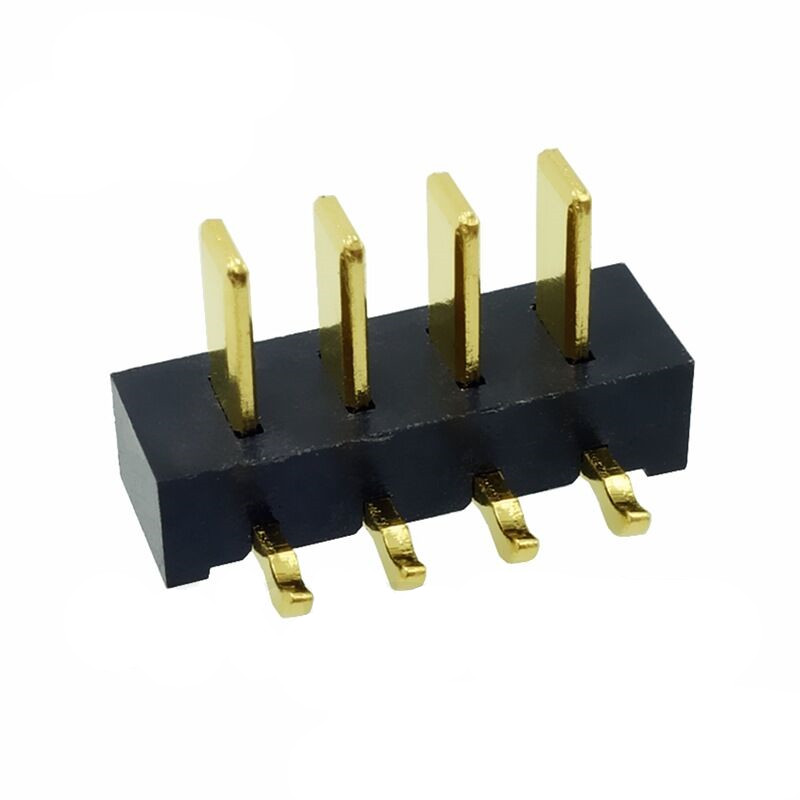

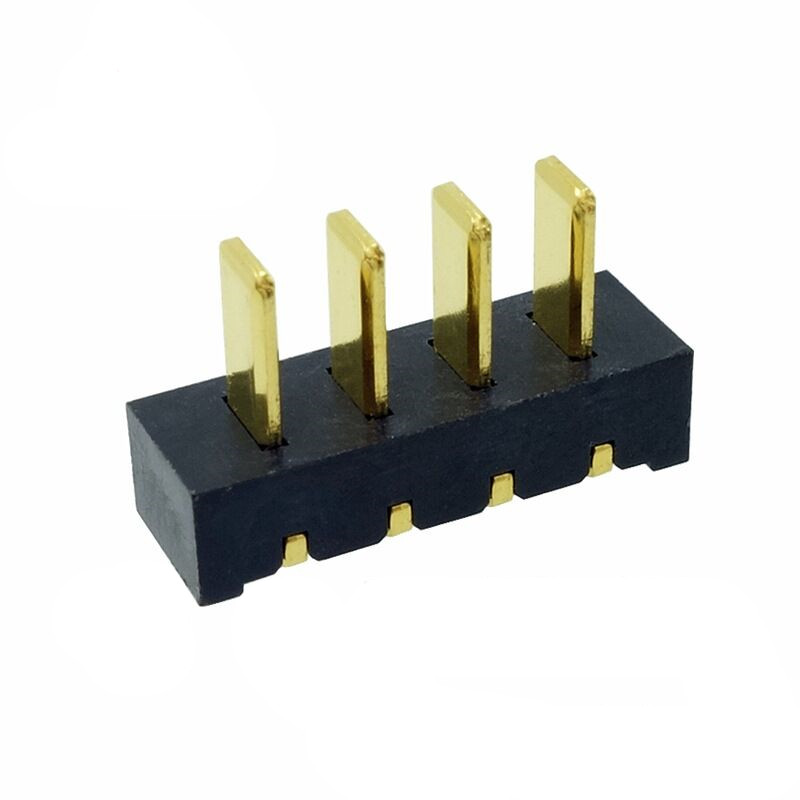

信音达 SYCBM01P4R4 是专为极致微型化、小串数锂电池系统侧向互联打造的 4Pin 2.5mm 间距 90°弯插公座，以 12mm 极致长度与 7.2mm 垂直高度，重新定义超紧凑空间下的动力信号一体化标准。支持 5A 单针额定载流与 20A 总载流能力，90°弯插结构使线缆水平侧向引出，彻底规避超薄电池包顶盖干涉与 BMS 板边缘装配冲突。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅波峰焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 1-3 串电芯采样、动力输出及基础通讯需求，广泛应用于智能穿戴、手持设备、微型储能、消费级无人机及便携医疗等对体积与重量极度敏感的场景，是小串数 BMS 侧向互联的“最小可行解”。

为什么"4Pin+90°弯插"是微型侧向场景的唯一最优解？SYCBM01P4R4的差异化价值

• 12mm长度=微型BMS的物理极限：相比5Pin(14.5mm)/6Pin(17mm)，4Pin将长度压缩至12mm，恰好匹配1-3串电池包典型宽度(10-12mm)；在宽度≤12mm的微型模组中，这是唯一能不突出壳体、不挤压电芯的侧向连接器方案，避免传统方案因超长导致的装配应力或外壳变形。
• 4Pin引脚分配=小串数系统的"黄金比例"：1-3串系统无需冗余引脚，4Pin可灵活配置为"2P采样+1P NTC+1P CAN"或"1P采样+2P动力+1P通讯"，完美覆盖核心功能；相比5Pin以上版本，减少1-4个空脚，降低PCB布线复杂度、减少短路风险，同时节省25%-40%连接器成本。
• 5A单针载流=小功率系统的"安全余量"：1-3串系统持续电流通常≤5A，5A单针额定值提供充足余量；双针并联动力通道承载8A持续/10A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化。
• PA9T+镀金=小体积下的"可靠性兜底"：小尺寸连接器散热面积更小，对材料耐热性要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，吸水率0.25%低于LCP，减少湿热环境下因吸湿膨胀导致的端子位移；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在小体积下因正压力不足，6个月后常＞50mΩ，导致采样失真。
• DIP插件=小批量生产的"成本杀手"：4Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(小批量钢网成本占比可达30%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合手持设备、智能穿戴等高振动、小批量场景。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

智能穿戴设备(如AR眼镜/智能手表)：解决"超薄侧贴+毫伏级采样+生物相容性+灭菌耐受"四重挑战

• 痛点：设备厚度≤8mm，直插连接器高度超8mm致外壳无法闭合；需±1mV采样精度+NTC+SMBus，传统连接器生物相容性不达标；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子汗液环境3个月即腐蚀。
• SYCBM01P4R4解法：90°弯插垂直仅7.2mm，侧贴于外壳内侧无干涉；4Pin集成1路采样+1路NTC+SMBus_H/L+动力正负，替代3件套方案；PA9T+镀金通过ISO 10993-5生物相容性测试，环氧乙烷灭菌100次后尺寸变化＜0.1%；镀金层耐汗液腐蚀，ASTM D471人工汗液测试500h后接触电阻≤12mΩ；采样精度±1mV@1A负载。
• 避坑提示：PCB建议医用级FR4(UL94 V0)+三防漆涂层；采样走线做屏蔽处理，远离射频模块；SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；弯插焊脚做圆角处理，避免划伤操作人员。

手持电动工具(如电钻/角磨机)：平衡"侧向齐平+小电流脉冲+强振动+5年寿命"矛盾

• 痛点：工具手柄宽度≤13mm，直插连接器突出易碰撞损坏；瞬时电流10A@3s，4Pin动力余量不足导致电压跌落；强振动(10-200Hz,5g)致端子松动，200小时后信号中断；镀锡端子油污环境1年即失效。
• SYCBM01P4R4解法：90°弯插侧向出线与手柄壳体齐平，无突出碰撞风险；4Pin长度12mm完美嵌入12mm宽手柄；双针并联动力通道承载10A瞬时脉冲，温升≤30K@10A；镀金+PA9T组合耐受油污环境，ASTM D471油浸测试500h后接触电阻≤20mΩ；通孔镀铜加固焊脚，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；动力输入端增加TVS管，抑制反电动势浪涌；弯插焊脚建议做点胶固定，增强抗振能力。

微型储能系统(如便携电源/户储从控)：解决"侧向紧凑+小串数采样+CAN通讯+批量生产"四重挑战

• 痛点：1-3串便携储能BMS板需侧向安装于模组侧壁，直插连接器高度超8mm导致外壳无法闭合；传统5Pin连接器长度超14.5mm，在窄体模组中突出壳体；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCBM01P4R4解法：90°弯插垂直仅7.2mm，侧装无顶盖干涉；4Pin长度12mm完美嵌入12mm宽模组；集成2路采样+1路NTC+CAN_H/CAN_L+动力正负，减少连接器数量66%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤12mΩ；DIP插件适配波峰焊产线，单板装配时间从35s缩短至12s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；弯插焊脚建议做通孔镀铜加固，增强锚固力。

消费级无人机电池包：解决"侧向超薄+轻量化+高精度采样+快速更换"四重挑战

• 痛点：1-3串无人机电池侧壁安装，直插高度超7mm致盖板无法闭合；传统4Pin重量超5g影响续航；镀锡端子在高湿度环境下3个月即氧化，采样误差＞3mV；连接器体积过大占用电池仓空间。
• SYCBM01P4R4解法：90°弯插垂直高度仅7.2mm，侧向安装无盖板干涉；4Pin连接器重量仅4.8g，较传统方案减重35%；镀金层耐受85℃/85%RH湿热环境，加速老化等效3年寿命后接触电阻仍≤10mΩ；紧凑尺寸(12×6.4×7.2mm)节省电池仓空间10%，提升能量密度。
• 避坑提示：无人机PCB建议使用高频板材(Rogers 4350B)抵抗EMI；采样走线需做差分对布线+屏蔽层，远离电机驱动线路；SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；弯插焊脚建议做轻量化镂空设计，进一步减重。

便携医疗设备(如血糖仪/血氧仪)：解决"侧向贴装+生物相容性+毫伏级采样+灭菌耐受"四重挑战

• 痛点：设备侧向贴装于外壳内侧，直插连接器高度超7mm导致外壳无法闭合；需毫伏级采样精度(±1mV)+1路NTC+SMBus通讯，传统连接器生物相容性不达标；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子在消毒剂环境下1年即腐蚀。
• SYCBM01P4R4解法：90°弯插垂直高度仅7.2mm，侧向贴装无外壳干涉；PA9T+镀金组合通过ISO 10993-5生物相容性测试，环氧乙烷灭菌100次后尺寸变化率＜0.1%；镀金层耐受消毒剂环境，ASTM D471化学试剂测试500小时后接触电阻仍≤12mΩ；采样精度±1mV@1A负载，满足医疗级监测需求。
• 避坑提示：医疗PCB建议使用医用级FR4(UL94 V0)+三防漆涂层；采样走线需做屏蔽处理，远离射频模块；采样输入端增加仪表放大器+RC滤波，提升信噪比；弯插焊脚建议做圆角处理，避免划伤操作人员。

工程师选型决策树：何时必须选"4Pin+90°弯插"公座而非其他规格？

• ✅ 选4Pin+90°弯插的场景：需侧向安装/出线且垂直空间≤8mm；需1-3串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘/汗液；产品寿命≥5年且需UL/IEC/MIL/ISO认证；DIP波峰焊工艺；智能穿戴、手持工具、微型储能、消费级无人机、便携医疗等超紧凑侧向场景。
• ❌ 不选4Pin+90°弯插的场景：仅需1串采样(选2Pin更经济)；仅需动力输出(选2Pin)；垂直空间充足(选直插版本更便宜)；需SMT贴片工艺(选SMT版本)；需4串以上采样(选5/6/7Pin)；无侧向出线需求的内部调试接口。
• ⚠️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认4Pin引脚定义与BMS芯片匹配(避免飞线)；确认弯插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认侧向出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 弯插角度CPK强制管控：弯插角度90°±2°，CPK≥1.33方可放行；超差会导致侧向出线偏移或装配干涉；每批次首件+每2小时巡检，建议使用角度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；公座端子外壁电镀均匀性需重点检测顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；弯插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 4Pin信号完整性测试：每1000件抽3件做4Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 弯插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚位置度仍≤0.08mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
