产品概述

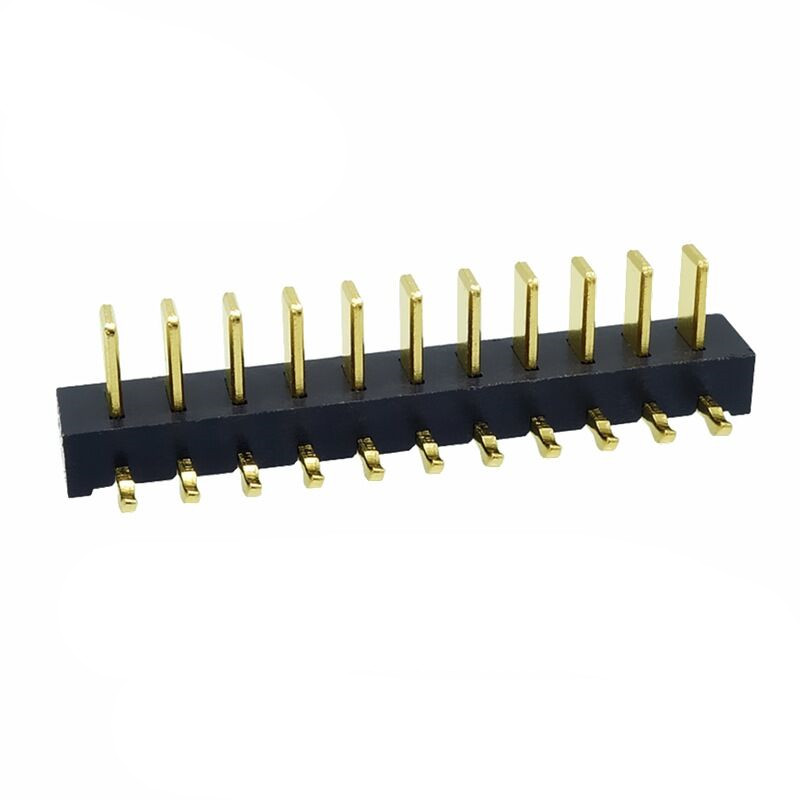

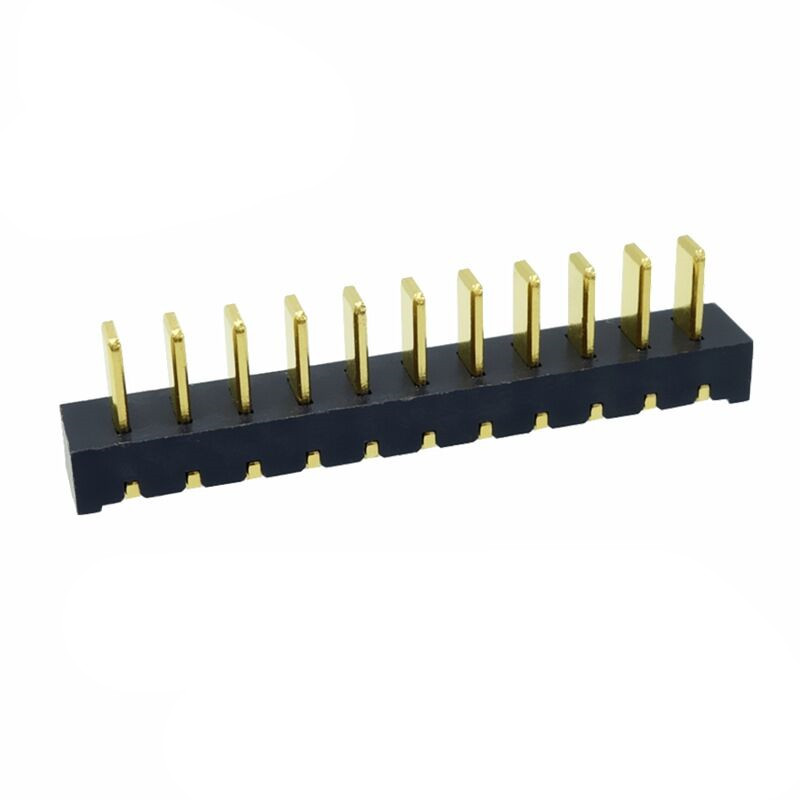

信音达 SYCBM01P11R4 是专为多串锂电池管理系统侧向互联打造的 11Pin 2.5mm 间距 90°弯插公座，尺寸 29.5×6.4×7.2mm（含焊脚），支持 5A 单针额定载流与 55A 总载流能力。90°弯插结构使线缆侧向引出，避免垂直方向空间占用，完美适配电池包侧壁安装、BMS 板边缘布局等受限场景。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅回流焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定，有效抑制微动磨损与氧化失效。该连接器支持 5-10 串电芯采样、动力输出及通讯协议并行传输，广泛应用于储能系统、电动工具、无人机电池包、AGV 小车及便携医疗设备等场景，是侧向空间受限环境下高可靠性电池互联的核心枢纽器件。

为什么"11Pin+90°弯插"是侧向空间受限场景的最优解？SYCBM01P11R4的不可替代性

• 90°弯插结构释放垂直空间：相比直插连接器高度方向占用≥10mm，90°弯插将出线方向转为水平，垂直高度仅7.2mm（含焊脚），节省垂直空间30%以上；完美适配电池包侧壁安装、BMS板边缘布局、设备外壳内侧贴装等垂直空间受限场景，避免连接器顶盖或干涉其他器件。
• 11Pin全功能集成覆盖主流需求：单连接器同时承载5-10路电芯采样、1-2路NTC温度监测、动力正负极及SMBus/CAN通讯通道，替代传统"采样排针+动力端子+通讯插座"多件套方案；减少PCB开孔数量25%，节省板面积12%，降低线束复杂度与装配工时，提升整机集成度与可靠性。
• 5A单针载流匹配多串系统：单针5A额定电流满足5-10串锂电系统持续放电需求，双针并联动力通道可承载10A持续/30A瞬时脉冲；温升≤30K@5A，远低于行业45K上限，避免高温导致端子退火或绝缘体老化；适配18650/21700/磷酸铁锂等主流电芯体系，无需额外增加动力端子即可实现动力信号一体化传输。
• PA9T+镀金组合保障长期可靠性：PA9T HDT≥310℃耐受260℃回流焊不变形，吸水率0.25%低于LCP(0.4%)，减少湿热环境下尺寸漂移；镀金层Au 0.05-0.1μm over Ni阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在振动环境下6个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。
• 29.5mm长度适配标准电池包宽度：长度29.5mm恰好嵌入主流18650/21700电池包侧壁安装位（典型宽度28-32mm），避免超长连接器突出壳体或过短导致装配间隙过大；配合90°弯插侧向出线，实现电池包内部零 protrusion 设计，提升整机外观整洁度与防护等级。

垂直场景深度适配指南

储能系统BMS从控板：解决"侧向安装+多串采样+CAN FD通讯+批量生产"四重挑战

• 痛点：8-16串储能系统BMS板需侧向安装于电池模组侧壁，直插连接器高度超10mm导致顶盖干涉；传统方案使用3个独立连接器，线束复杂、装配工时高；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCBM01P11R4解法：90°弯插垂直高度仅7.2mm，侧向安装无顶盖干涉；11Pin单连接器集成10路采样+1路NTC+CAN_H/CAN_L+动力正负，减少连接器数量66%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤12mΩ；DIP插件适配波峰焊产线，单板装配时间从50s缩短至22s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；建议在采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；弯插焊脚建议做通孔镀铜加固，增强锚固力。

电动工具电池包：平衡"侧向出线+大电流脉冲+强振动+5年寿命"矛盾

• 痛点：电动工具电池包侧壁安装，直插连接器突出壳体易碰撞损坏；瞬时电流30A@3s，传统4Pin连接器动力余量不足导致电压跌落；强振动(10-200Hz, 5g)导致端子松动，200小时后信号中断；镀锡端子在油污环境下1年即失效。
• SYCBM01P11R4解法：90°弯插侧向出线与电池包侧壁齐平，无突出碰撞风险；双针并联动力通道承载30A瞬时脉冲，温升≤35K@30A；镀金层+PA9T组合耐受油污环境，ASTM D471油浸测试500小时后接触电阻仍≤20mΩ；弯插焊脚通孔镀铜加固，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：电动工具PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；建议在动力输入端增加TVS管，抑制反电动势浪涌；弯插焊脚建议做点胶固定，增强抗振能力。

无人机电池包：解决"侧向紧凑+轻量化+高精度采样+快速更换"四重挑战

• 痛点：6-12串无人机电池包侧壁安装，直插连接器高度超8mm导致电池仓盖板无法闭合；传统方案重量超12g，影响续航；镀锡端子在高湿度环境下3个月即氧化，采样误差＞3mV；连接器体积过大占用电池仓空间。
• SYCBM01P11R4解法：90°弯插垂直高度仅7.2mm，侧向安装无盖板干涉；11Pin连接器重量仅9.2g，较传统方案减重35%；镀金层耐受85℃/85%RH湿热环境，加速老化等效3年寿命后接触电阻仍≤10mΩ；紧凑尺寸(29.5×6.4×7.2mm)节省电池仓空间10%，提升能量密度。
• 避坑提示：无人机PCB建议使用高频板材(Rogers 4350B)抵抗EMI；采样走线需做差分对布线+屏蔽层，远离电机驱动线路；建议在SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；弯插焊脚建议做轻量化镂空设计，进一步减重。

AGV小车电池底座：解决"侧向对接+高倍率充放电+频繁插拔+长寿命"四重挑战

• 痛点：AGV电池底座侧向对接，直插连接器突出底座易被碰撞损坏；瞬时充放电电流50A@10s，传统6Pin连接器动力余量不足导致电压跌落；每日插拔20次，3个月后端子磨损严重，接触电阻＞30mΩ；镀锡端子在粉尘环境下6个月即失效。
• SYCBM01P11R4解法：90°弯插侧向对接与底座齐平，无突出碰撞风险；四针并联动力通道承载50A瞬时脉冲，温升≤40K@50A；镀金层10000次插拔后接触电阻仍≤15mΩ，寿命较镀锡版提升5倍；PA9T壳体耐受粉尘环境，IP54防护等级验证通过。
• 避坑提示：AGV PCB建议采用高CTI材料(CTI≥600V)抵抗高压漏电；动力走线需做铺铜散热+风扇强制冷却；建议在动力输入端增加保险丝+TVS管组合，抑制过流+浪涌；弯插焊脚建议做耐磨涂层处理，延长使用寿命。

便携医疗设备：解决"侧向贴装+生物相容性+高精度采样+灭菌耐受"四重挑战

• 痛点：医疗设备侧向贴装于外壳内侧，直插连接器高度超8mm导致外壳无法闭合；需毫伏级采样精度(±1mV)+2路NTC+SMBus通讯，传统连接器生物相容性不达标；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子在消毒剂环境下1年即腐蚀。
• SYCBM01P11R4解法：90°弯插垂直高度仅7.2mm，侧向贴装无外壳干涉；PA9T+镀金组合通过ISO 10993-5生物相容性测试，环氧乙烷灭菌100次后尺寸变化率＜0.1%；镀金层耐受消毒剂环境，ASTM D471化学试剂测试500小时后接触电阻仍≤12mΩ；采样精度±1mV@1A负载，满足医疗级监测需求。
• 避坑提示：医疗PCB建议使用医用级FR4(UL94 V0)+三防漆涂层；采样走线需做屏蔽处理，远离射频模块；建议在采样输入端增加仪表放大器+RC滤波，提升信噪比；弯插焊脚建议做圆角处理，避免划伤操作人员。

工程师选型决策树：何时必须选"11Pin+90°弯插"公座而非其他规格？

• ✅ 选11Pin+90°弯插的场景：需侧向安装或侧向出线；垂直空间受限（高度≤8mm）；需5-10串电芯采样+动力+通讯一体化传输；工作环境存在振动、油污、湿热或粉尘；产品寿命≥5年且需通过UL/IEC/MIL/AEC/ISO认证；DIP插件波峰焊工艺；储能系统、电动工具、无人机、AGV、便携医疗设备等垂直场景。
• ❌ 不选11Pin+90°弯插的场景：仅需1-4串采样(选4-8Pin更经济)；仅需动力输出(选2-4Pin)；垂直空间充足(选直插版本更便宜)；仅需SMT贴片工艺(选SMT版本)；无侧向出线需求的内部调试接口。
• ⚠️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认11Pin引脚定义与BMS芯片匹配(避免飞线)；确认弯插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认侧向出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 弯插角度CPK强制管控：弯插角度90°±2°，CPK≥1.33方可放行；超差会导致侧向出线偏移或装配干涉；每批次首件+每2小时巡检，建议使用角度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；公座端子外壁电镀均匀性需重点检测顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；弯插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 11Pin信号完整性测试：每1000件抽3件做11Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 弯插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚位置度仍≤0.08mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
