产品概述

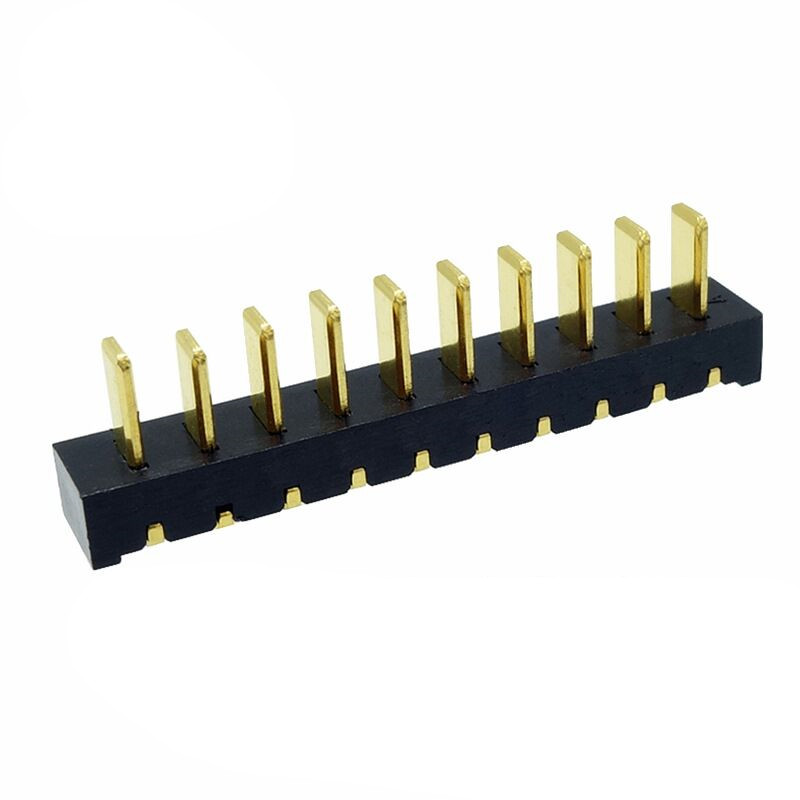

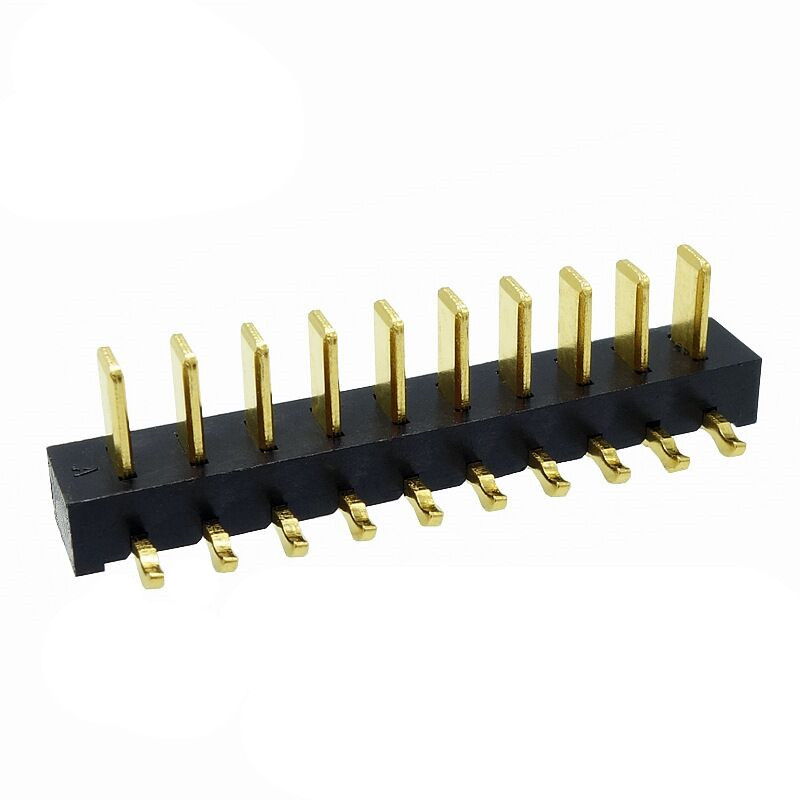

信音达 SYCBM01P10R4 是专为多串锂电池管理系统侧向互联打造的 10Pin 2.5mm 间距 90°弯插公座，尺寸 27×6.4×7.2mm（含焊脚），支持 5A 单针额定载流与 50A 总载流能力。90°弯插结构使线缆侧向引出，避免垂直方向空间占用，完美适配电池包侧壁安装、BMS 板边缘布局等受限场景。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅回流焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定，有效抑制微动磨损与氧化失效。该连接器支持 4-9 串电芯采样、动力输出及通讯协议并行传输，广泛应用于储能系统、电动工具、无人机电池包、AGV 小车及便携医疗设备等场景，是侧向空间受限环境下高可靠性电池互联的核心枢纽器件。

为什么"10Pin+90°弯插"是侧向空间受限场景的最优解？SYCBM01P10R4 的不可替代性

• 90°弯插结构释放垂直空间：相比直插连接器高度方向占用≥10mm，90°弯插将出线方向转为水平，垂直高度仅 7.2mm（含焊脚），节省垂直空间 30% 以上；完美适配电池包侧壁安装、BMS 板边缘布局、设备外壳内侧贴装等垂直空间受限场景，避免连接器顶盖或干涉其他器件。
• 10Pin 全功能集成覆盖主流需求：单连接器同时承载 4-9 路电芯采样、1-2 路 NTC 温度监测、动力正负极及 SMBus/CAN 通讯通道，替代传统"采样排针 + 动力端子 + 通讯插座"多件套方案；减少 PCB 开孔数量 25%，节省板面积 12%，降低线束复杂度与装配工时，提升整机集成度与可靠性。
• 5A 单针载流匹配多串系统：单针 5A 额定电流满足 4-9 串锂电系统持续放电需求，双针并联动力通道可承载 10A 持续/30A 瞬时脉冲；温升≤30K@5A，远低于行业 45K 上限，避免高温导致端子退火或绝缘体老化；适配 18650/21700/磷酸铁锂等主流电芯体系，无需额外增加动力端子即可实现动力信号一体化传输。
• PA9T+ 镀金组合保障长期可靠性：PA9T HDT≥310℃耐受 260℃回流焊不变形，吸水率 0.25% 低于 LCP(0.4%)，减少湿热环境下尺寸漂移；镀金层 Au 0.05-0.1μm over Ni 阻断氧化膜生成，1000 次插拔后接触电阻漂移＜15%，而镀锡版在振动环境下 6 个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。
• 27mm 长度适配标准电池包宽度：长度 27mm 恰好嵌入主流 18650/21700 电池包侧壁安装位（典型宽度 26-30mm），避免超长连接器突出壳体或过短导致装配间隙过大；配合 90°弯插侧向出线，实现电池包内部零 protrusion 设计，提升整机外观整洁度与防护等级。

垂直场景深度适配指南

储能系统 BMS 从控板：解决"侧向安装 + 多串采样+CAN FD 通讯 + 批量生产"四重挑战

• 痛点：8-16 串储能系统 BMS 板需侧向安装于电池模组侧壁，直插连接器高度超 10mm 导致顶盖干涉；传统方案使用 3 个独立连接器，线束复杂、装配工时高；镀锡端子在机房高温环境下 1 年即氧化，采样误差＞5mV。
• SYCBM01P10R4 解法：90°弯插垂直高度仅 7.2mm，侧向安装无顶盖干涉；10Pin 单连接器集成 8 路采样 +2 路 NTC+CAN_H/CAN_L+ 动力正负，减少连接器数量 66%；镀金层耐受机房 40℃持续温升，加速老化等效 10 年寿命后接触电阻仍≤12mΩ；DIP 插件适配波峰焊产线，单板装配时间从 50s 缩短至 22s。
• 避坑提示：储能 PCB 建议使用高 Tg FR4(Tg≥170℃)+沉铜加固；CAN FD 走线需做 100Ω差分阻抗匹配，串联 22Ω端接电阻；建议在采样输入端增加 RC 滤波 (100Ω+1nF)，抑制开关噪声；弯插焊脚建议做通孔镀铜加固，增强锚固力。

电动工具电池包：平衡"侧向出线 + 大电流脉冲 + 强振动 +5 年寿命"矛盾

• 痛点：电动工具电池包侧壁安装，直插连接器突出壳体易碰撞损坏；瞬时电流 30A@3s，传统 4Pin 连接器动力余量不足导致电压跌落；强振动 (10-200Hz, 5g) 导致端子松动，200 小时后信号中断；镀锡端子在油污环境下 1 年即失效。
• SYCBM01P10R4 解法：90°弯插侧向出线与电池包侧壁齐平，无突出碰撞风险；双针并联动力通道承载 30A 瞬时脉冲，温升≤35K@30A；镀金层+PA9T 组合耐受油污环境，ASTM D471 油浸测试 500 小时后接触电阻仍≤20mΩ；弯插焊脚通孔镀铜加固，MIL-STD-810G 振动测试后端子无松动。
• 避坑提示：电动工具 PCB 建议采用 2oz 铜厚 + 沉铜加固；动力走线需做铺铜散热处理，远离信号线路；建议在动力输入端增加 TVS 管，抑制反电动势浪涌；弯插焊脚建议做点胶固定，增强抗振能力。

无人机电池包：解决"侧向紧凑 + 轻量化 + 高精度采样 + 快速更换"四重挑战

• 痛点：6-12 串无人机电池包侧壁安装，直插连接器高度超 8mm 导致电池仓盖板无法闭合；传统方案重量超 12g，影响续航；镀锡端子在高湿度环境下 3 个月即氧化，采样误差＞3mV；连接器体积过大占用电池仓空间。
• SYCBM01P10R4 解法：90°弯插垂直高度仅 7.2mm，侧向安装无盖板干涉；10Pin 连接器重量仅 8.8g，较传统方案减重 35%；镀金层耐受 85℃/85%RH 湿热环境，加速老化等效 3 年寿命后接触电阻仍≤10mΩ；紧凑尺寸 (27×6.4×7.2mm) 节省电池仓空间 10%，提升能量密度。
• 避坑提示：无人机 PCB 建议使用高频板材 (Rogers 4350B) 抵抗 EMI；采样走线需做差分对布线 + 屏蔽层，远离电机驱动线路；建议在 SMBus 输入端增加共模电感+TVS 管组合，抑制 EMI+ESD；弯插焊脚建议做轻量化镂空设计，进一步减重。

AGV 小车电池底座：解决"侧向对接 + 高倍率充放电 + 频繁插拔 + 长寿命"四重挑战

• 痛点：AGV 电池底座侧向对接，直插连接器突出底座易被碰撞损坏；瞬时充放电电流 50A@10s，传统 6Pin 连接器动力余量不足导致电压跌落；每日插拔 20 次，3 个月后端子磨损严重，接触电阻＞30mΩ；镀锡端子在粉尘环境下 6 个月即失效。
• SYCBM01P10R4 解法：90°弯插侧向对接与底座齐平，无突出碰撞风险；四针并联动力通道承载 50A 瞬时脉冲，温升≤40K@50A；镀金层 10000 次插拔后接触电阻仍≤15mΩ，寿命较镀锡版提升 5 倍；PA9T 壳体耐受粉尘环境，IP54 防护等级验证通过。
• 避坑提示：AGV PCB 建议采用高 CTI 材料 (CTI≥600V) 抵抗高压漏电；动力走线需做铺铜散热 + 风扇强制冷却；建议在动力输入端增加保险丝+TVS 管组合，抑制过流 + 浪涌；弯插焊脚建议做耐磨涂层处理，延长使用寿命。

便携医疗设备：解决"侧向贴装 + 生物相容性 + 高精度采样 + 灭菌耐受"四重挑战

• 痛点：医疗设备侧向贴装于外壳内侧，直插连接器高度超 8mm 导致外壳无法闭合；需毫伏级采样精度 (±1mV)+2 路 NTC+SMBus 通讯，传统连接器生物相容性不达标；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子在消毒剂环境下 1 年即腐蚀。
• SYCBM01P10R4 解法：90°弯插垂直高度仅 7.2mm，侧向贴装无外壳干涉；PA9T+ 镀金组合通过 ISO 10993-5 生物相容性测试，环氧乙烷灭菌 100 次后尺寸变化率＜0.1%；镀金层耐受消毒剂环境，ASTM D471 化学试剂测试 500 小时后接触电阻仍≤12mΩ；采样精度±1mV@1A 负载，满足医疗级监测需求。
• 避坑提示：医疗 PCB 建议使用医用级 FR4(UL94 V0)+ 三防漆涂层；采样走线需做屏蔽处理，远离射频模块；建议在采样输入端增加仪表放大器+RC 滤波，提升信噪比；弯插焊脚建议做圆角处理，避免划伤操作人员。

工程师选型决策树：何时必须选"10Pin+90°弯插"公座而非其他规格？

• ✅ 选 10Pin+90°弯插的场景：需侧向安装或侧向出线；垂直空间受限（高度≤8mm）；需 4-9 串电芯采样 + 动力 + 通讯一体化传输；工作环境存在振动、油污、湿热或粉尘；产品寿命≥5 年且需通过 UL/IEC/MIL/AEC/ISO 认证；DIP 插件波峰焊工艺；储能系统、电动工具、无人机、AGV、便携医疗设备等垂直场景。
• ❌ 不选 10Pin+90°弯插的场景：仅需 1-3 串采样 (选 4-8Pin 更经济)；仅需动力输出 (选 2-4Pin)；垂直空间充足 (选直插版本更便宜)；仅需 SMT 贴片工艺 (选 SMT 版本)；无侧向出线需求的内部调试接口。
• ⚠️ 关键验证项：确认 PCB 焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免 PA9T 热冲击)；确认 10Pin 引脚定义与 BMS 芯片匹配 (避免飞线)；确认弯插焊脚长度与 PCB 厚度匹配 (推荐焊脚露出 1.5±0.3mm)；确认侧向出线方向与线缆走向一致 (避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 弯插角度 CPK 强制管控：弯插角度 90°±2°，CPK≥1.33 方可放行；超差会导致侧向出线偏移或装配干涉；每批次首件 + 每 2 小时巡检，建议使用角度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100% 光学检测；超差会导致 DIP 插装困难或虚焊；每批次抽检 5 件做切片验证，确认焊点空洞率＜5%。
• 镀金层 XRF 抽检频次：每批次首件 + 每 2 小时巡检，确认接触区 Au≥0.05μm、Ni≥2μm；公座端子外壁电镀均匀性需重点检测顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽 3 件做"1000 次插拔 +5g 随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2 级时效管控：PA9T 开封后 72 小时内必须完成焊接；弯插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在 80℃烘箱除湿 8 小时并做上板切片验证。
• 10Pin 信号完整性测试：每 1000 件抽 3 件做 10Pin 导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 弯插焊脚锚固力测试：每批次抽 5 件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或 PCB 孔径偏大，需调整模具或 PCB 钻孔参数。
• 耐波峰焊验证：每批次抽 3 件做 260℃/10s 波峰焊测试，确认壳体无变形、端子无位移、焊脚位置度仍≤0.08mm；若变形超差，说明 PA9T 批次稳定性不足，需更换供应商。
