产品概述

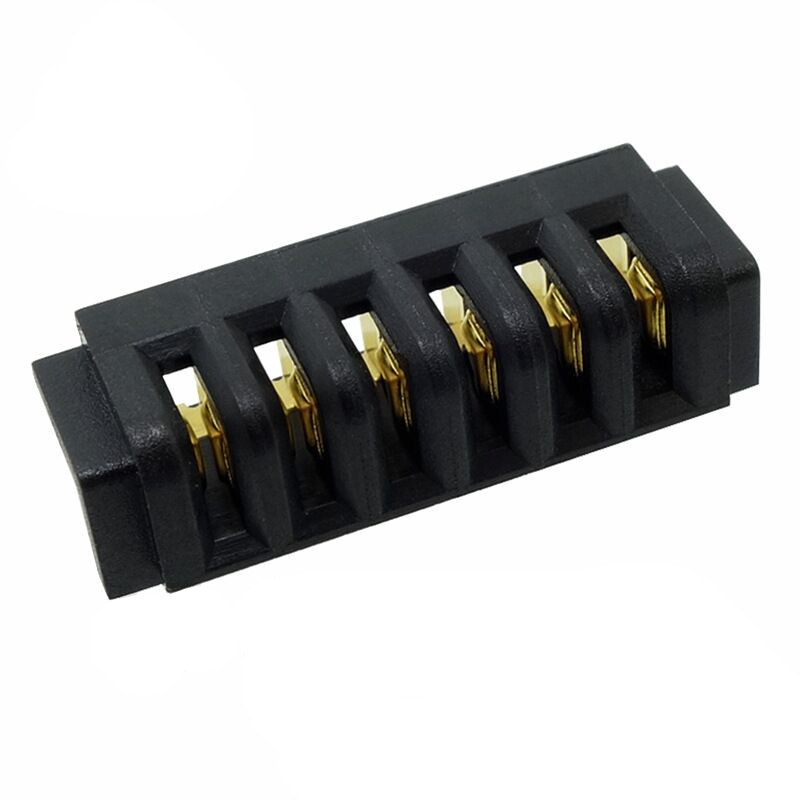

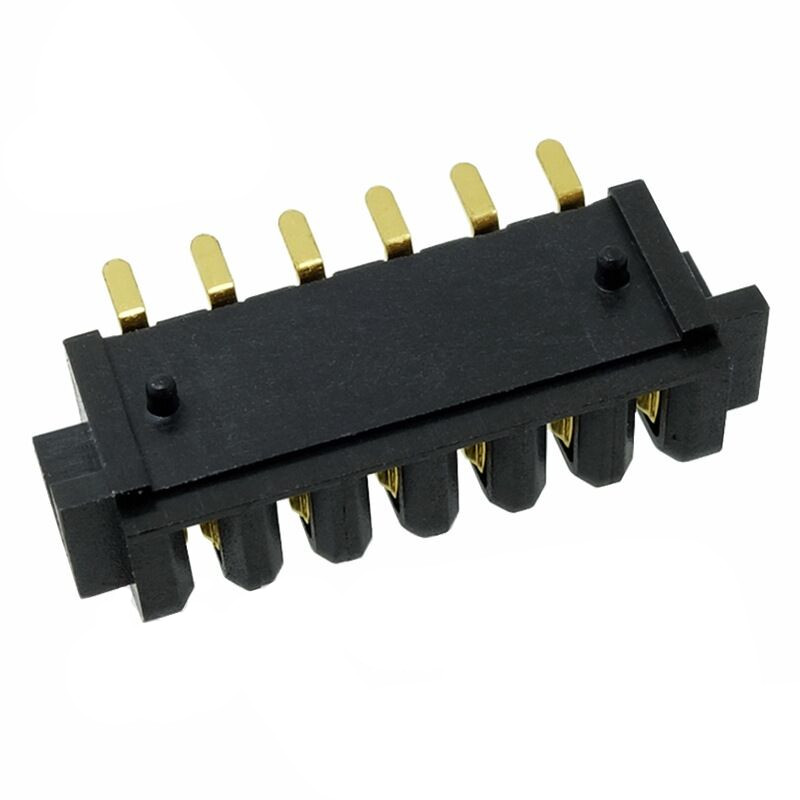

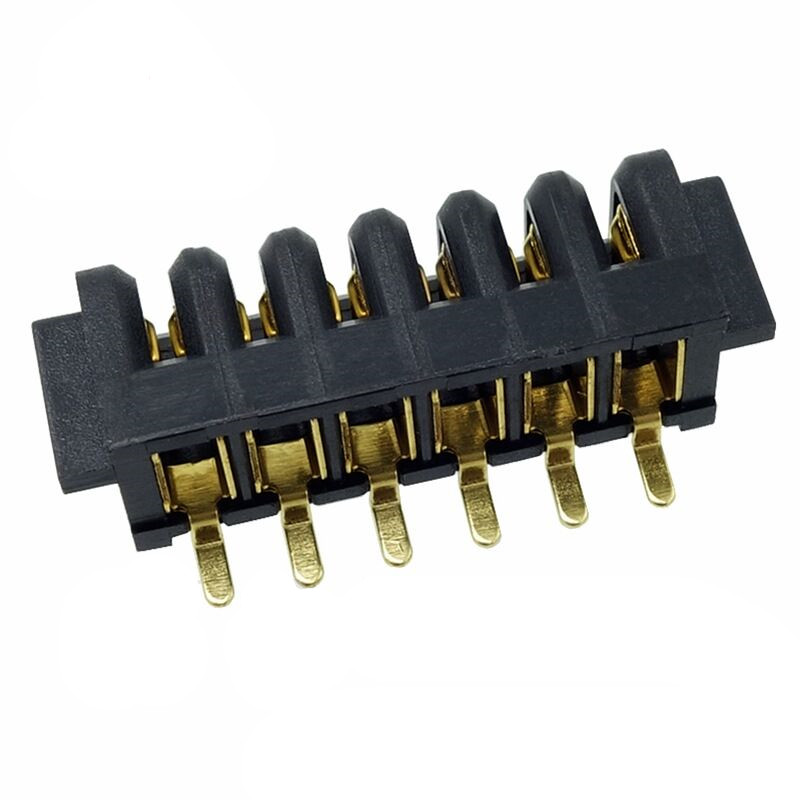

信音达 SYCBF04P6ASMT（PA9T镀金版）并非简单的“少针缩水版”，而是专为空间压榨型设备保留完整BMS基础安全协议而设计的6Pin SMT贴片带柱母座。该产品以16.5×6.5×5.7mm的极致三维尺寸，成为2.5mm间距系列中仍能承载“2P动力+1P温度+1P ID识别+2P SMBus/I2C通讯”全功能定义的最小物理单元——既避免4-5Pin方案牺牲温度监测或ID识别带来的安全隐患，又消除7Pin以上在微型设备中的空间冗余。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制汗液/盐雾环境下的电化学腐蚀。单针5A载流、总载流30A，SMT贴片结构配合双定位柱（高度2.0mm），PCB轴向保持力≥60N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“毫米级空间约束”与“基础安全协议不可妥协”双重刚性需求下的功能完备性底线解。

为什么6Pin是“功能完备性底线”？SYCBF04P6ASMT的不可替代性

• BMS基础安全协议的最小物理载体：完整锂电保护需至少6个信号节点：V+/V-（动力）、THM（温度）、ID（电池识别）、SDA/SCL（通讯）。4-5Pin方案被迫砍掉THM或ID，导致过温失控风险或假电池误用；6Pin是守住安全红线的最小针数，且16.5mm宽度恰好嵌入TWS单耳腔体（典型内径17-18mm）、智能戒圈（典型宽度17-19mm）的结构极限。
• 16.5mm宽度的“结构侵入度”最优解：相较7Pin（19mm）缩减13%，较8Pin（22.5mm）缩减27%；在微型设备中，每减少1mm宽度意味着电池容量可增加3-5%或主板布线通道增加1条。SYCBF04P6ASMT以16.5mm宽度实现全功能，是“空间换安全”博弈中的帕累托最优点。
• PA9T+镀金组合的“微型设备环境鲁棒性”：微型设备散热差、内部温升高，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断汗液/皮脂/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在TWS单耳汗液浸泡3个月后接触电阻常＞50mΩ，导致充电失败。
• SMT带柱结构的“微型PCB机械冗余”：微型设备PCB厚度常≤0.6mm，纯SMT焊点抗剪切力弱；双定位柱（φ1.2mm×2.0mm）穿透薄板形成机械锚固，径向保持力≥40N，可承受TWS耳机每日5-10次插拔、智能戒指佩戴时的侧向扭力，避免焊点疲劳开裂。
• 引脚定义通用性与多供应商兼容：6Pin@2.5mm已成为微型锂电接口的隐性基础标准，引脚排列（V+/V-/THM/ID/SDA/SCL）被主流BMS芯片原生支持；选用SYCBF04P6ASMT意味着直接接入该生态，无需定制转接板，且未来切换供应商时仅需验证机械尺寸，电气定义零修改。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机单耳充电触点：解决“腔体极限+汗液侵蚀”双重挑战

• 痛点：单耳腔体内径仅17-18mm，传统7Pin连接器占用过多空间挤压电池；用户运动后汗液渗入，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续。
• SYCBF04P6ASMT解法：16.5mm宽度完美嵌入腔体，为电池预留额外1.5mm径向空间，续航提升5%；镀金层阻断汗液腐蚀，1000小时盐雾测试后接触电阻仍≤12mΩ；6Pin中2Pin分配给快充（10A峰值），1Pin THM实时监测电池温度防止过充，1Pin ID识别原装电池，2Pin I2C同步电量与固件升级，全功能无妥协。
• 避坑提示：单耳PCB建议采用R-Flex柔性板以适应曲面腔体；I2C走线需远离蓝牙天线≥2mm；建议在THM引脚并联10nF滤波电容，抑制充电噪声干扰温度采样精度。

智能戒指电池座：破解“超薄戒圈+佩戴应力”可靠性难题

• 痛点：戒圈宽度仅17-19mm，厚度≤2.5mm，传统连接器无法容纳；佩戴时手指弯曲产生持续侧向应力，纯SMT焊点3个月内疲劳开裂。
• SYCBF04P6ASMT解法：16.5×6.5×5.7mm三维尺寸嵌入戒圈凹槽，厚度方向仅占5.7mm（含定位柱），戒圈主体仍可保留2mm壁厚保证强度；双定位柱穿透0.6mm FPC形成机械锁止，径向保持力≥40N，可承受手指弯曲产生的周期性侧向载荷；6Pin中2Pin驱动无线充电线圈（8A峰值），1Pin THM监测皮肤接触温度防烫伤，1Pin ID识别充电器，2Pin UART传输心率/血氧数据。
• 避坑提示：戒圈FPC建议使用高挠性材料（弯折半径≥1mm）；连接器下方禁止布置应变敏感器件（如MEMS传感器）；建议在无线充电线圈与信号线间增加铁氧体磁片，抑制耦合干扰。

 微型助听器电池仓：平衡“极致小型+医疗级可靠性”矛盾

• 痛点：助听器电池仓宽度仅16-17mm，传统6Pin连接器宽度超标；医疗设备要求10年寿命，镀锡端子在耳道湿热环境下2年即腐蚀失效。
• SYCBF04P6ASMT解法：16.5mm宽度精准匹配仓体，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受耳道37℃/95%RH湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；6Pin中2Pin供电（5A持续），1Pin THM监测电池温度防过热损伤耳道，1Pin ID识别锌空电池型号，2Pin I2C传输增益/降噪参数，满足IEC 60601-1医疗安规。
• 避坑提示：电池仓内壁需做生物相容性涂层（ISO 10993-5）；THM引脚需串联1kΩ限流电阻，防止短路引发过热；建议在I2C线增加TVS管，抵抗静电放电（ESD ≥8kV）。

工程师选型决策树：何时必须选6Pin而非4/7Pin？

• ✅ 选6Pin的场景：设备宽度≤18mm；需完整BMS基础安全协议（THM+ID+通讯）；产品寿命≥3年且暴露于汗液/湿热环境；需多供应商备份且引脚定义通用。
• ❌ 不选6Pin的场景：仅需2Pin纯充电（选4Pin更经济）；需传输高速信号或冗余通道（选7-8Pin）；设备宽度＞20mm且无空间限制（选8Pin提升扩展性）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认6Pin引脚定义与BMS芯片匹配（避免飞线）。

品控关键点（区别于通用参数的实战检验标准）

• 16.5mm宽度CPK强制管控：壳体宽度公差±0.05mm，CPK≥1.33方可放行；微型设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；微型设备端子面积小，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 薄板保持力破坏性测试：使用0.6mm FPC做轴向/径向拉拔测试，记录失效模式；若FPC撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换FPC基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；微型设备PCB热容小，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
