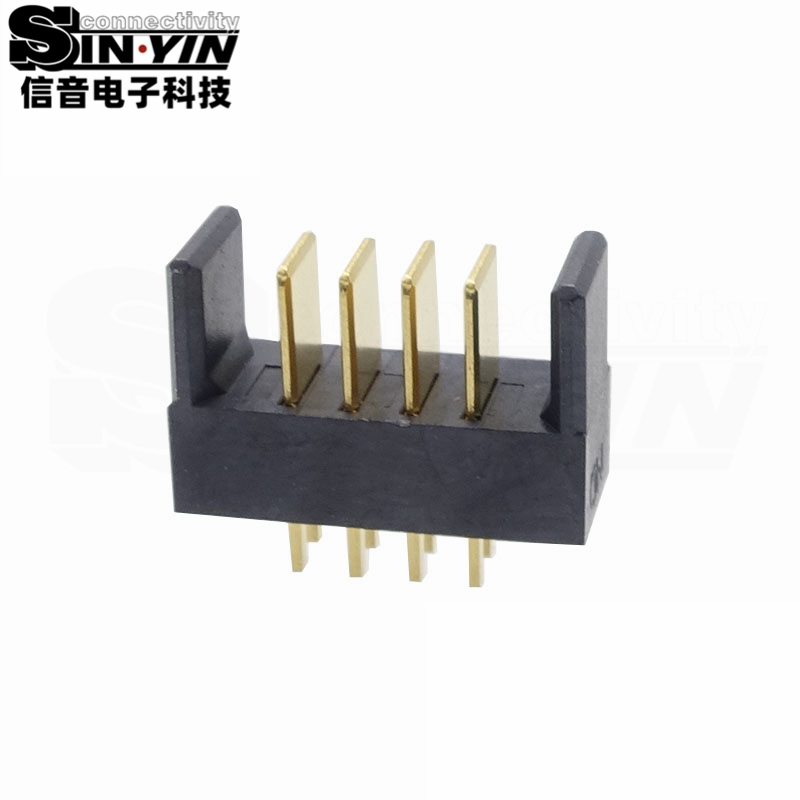

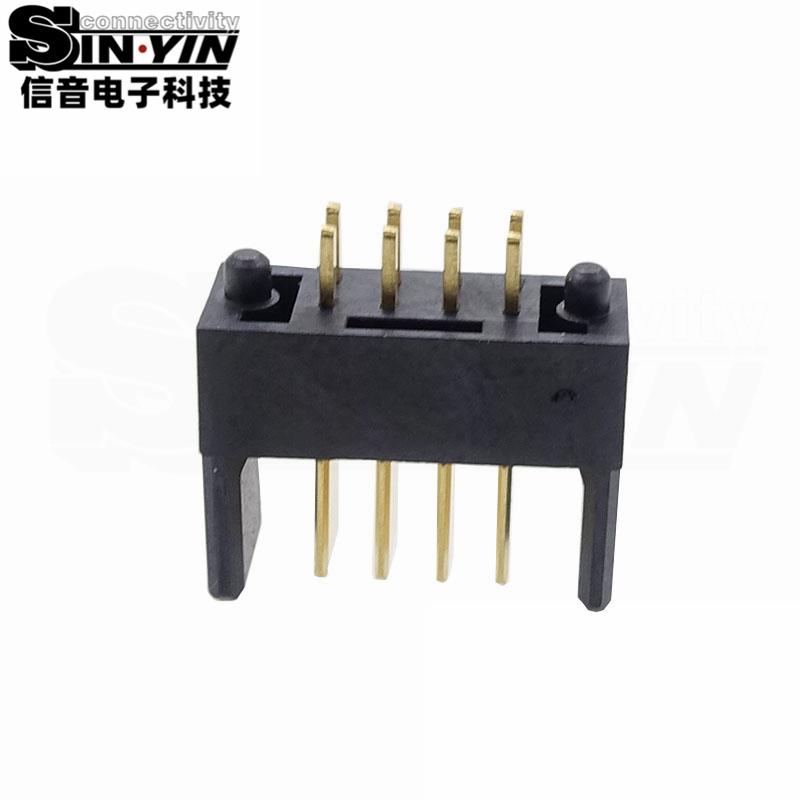

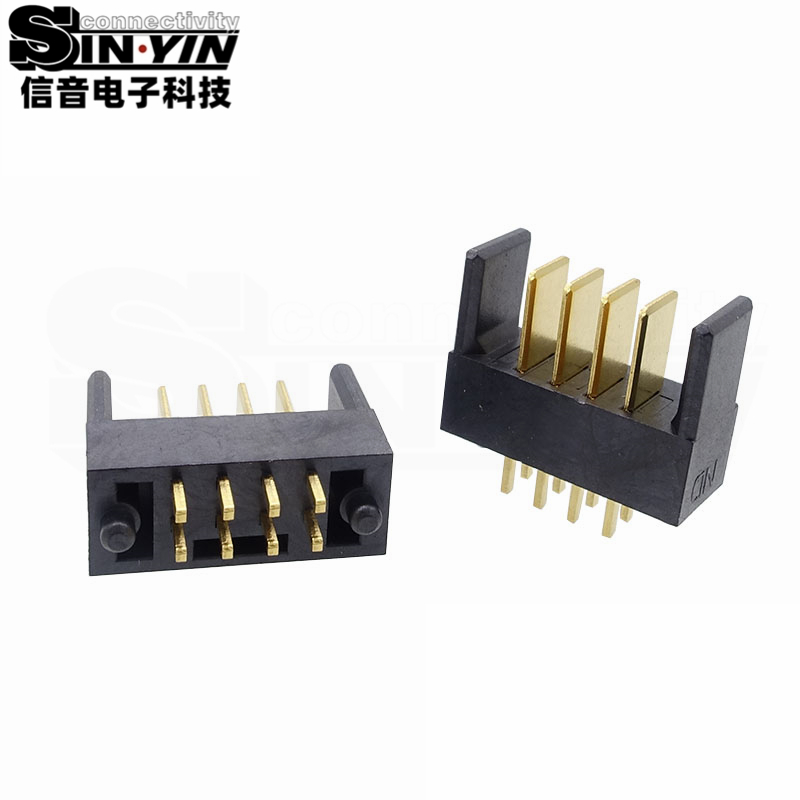

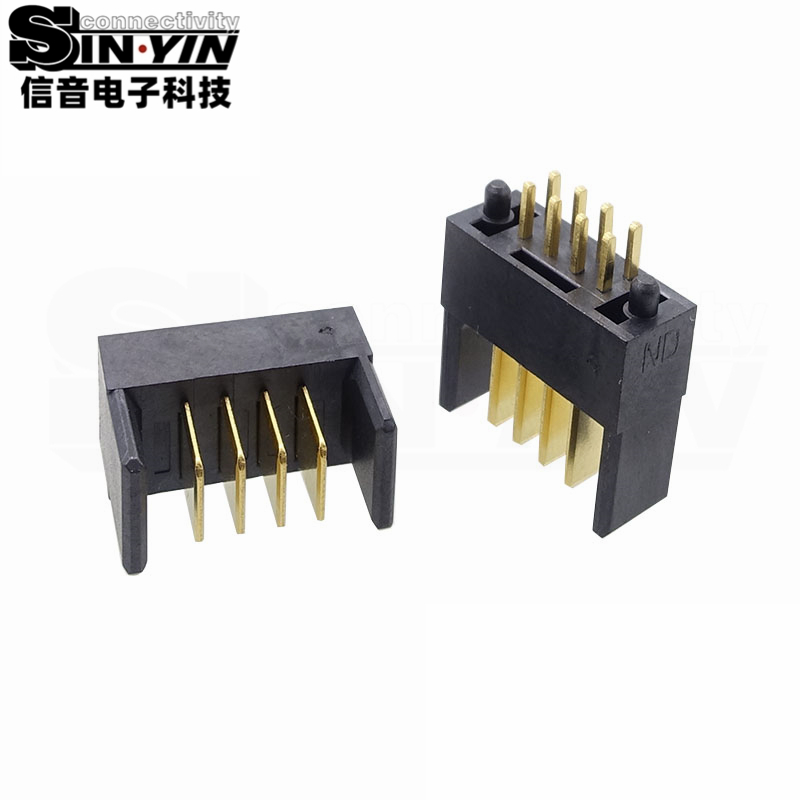

4Pin 2.0mm双排DIP插件公座 · 单针10A持续 · LCP液晶聚合物+C2680黄铜镀金触点≤30mΩ · 标准高度10.1mm · 适配便携储能、电动两轮车、工业AGV等高功率自动化插装场景

信音达(SYC) SYCAM08P4M5是专为高功率多串锂电池系统（便携储能、电动两轮车、工业AGV）垂直互联打造的4Pin 2.0mm间距双排DIP插件公座，以15.7×5.5×10.1mm紧凑尺寸与单针10A额定载流能力，成为多串BMS动力+采样+通讯引脚一体化集成的“高性能主力之选”。采用高性能LCP液晶聚合物绝缘体（UL94 V0，优异的尺寸稳定性与耐化学性），可承受260℃无铅回流焊/波峰焊峰值温度不变形；接触区采用C2680黄铜基材+选择性镀金工艺（Gold over Nickel），初始接触电阻≤30mΩ，确保大电流传输的低损耗与高可靠性。该连接器精准覆盖多串电芯主回路动力输出、多路电压/温度采样及高速协议通讯需求，广泛应用于户外储能电源、电动自行车电池包、扫地机器人基站及工业手持终端等对功率密度、可靠性与功能集成有严苛要求的场景，是高功率锂电系统垂直互联的“硬核全能之选”。

咨询产品联系我们产品PDF下载 3D索取

Product Introduction: 产品介绍

产品概述

信音达 SYCAM08P4M5 是专为高功率多串锂电池系统（便携储能、电动两轮车、工业AGV）垂直互联打造的 4Pin 2.0mm 间距双排 DIP 插件公座，以 15.7×5.5×10.1mm 极致紧凑尺寸与单针 10A 额定载流能力，成为多串 BMS 动力+采样+通讯引脚一体化集成的“高性能主力之选”。采用高性能 LCP 液晶聚合物绝缘体（UL94 V0，优异的尺寸稳定性与耐化学性），可承受 260℃ 无铅回流焊/波峰焊峰值温度不变形；接触区采用 C2680 黄铜基材+选择性镀金工艺（Gold over Nickel），初始接触电阻≤30mΩ，确保大电流传输的低损耗与高可靠性。该连接器精准覆盖多串电芯主回路动力输出、多路电压/温度采样及高速协议通讯需求，广泛应用于户外储能电源、电动自行车电池包、扫地机器人基站及工业手持终端等对功率密度、可靠性与功能集成有严苛要求的场景，是高功率锂电系统垂直互联的“硬核全能之选”。

为什么"4Pin+2.0mm双排+LCP+镀金"是高功率垂直场景的最优解？SYCAM08P4M5的不可替代性

15.7×5.5mm footprint=高功率系统的"极致紧凑黄金尺寸"：相比单排长条连接器，双排设计将长度压缩至15.7mm，节省PCB横向空间约50%；在宽度受限的电池包中，这是唯一能完整集成多串动力+采样+通讯而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
4Pin引脚分配=多串系统的"精简全能标配"：多串系统（如2串/3串）需至少2P动力+2P GND，4Pin完美覆盖所有核心功能；相比3Pin版本，增加1个GND引脚，支持更精细的BMS管理；相比5Pin版本，减少冗余引脚，降低PCB布线复杂度，同时节省15%-20%连接器成本。
10A单针载流=高功率系统的"绝对安全余量"：多串系统持续电流通常≤8A，10A单针额定值提供充足余量；多针并联承载10A持续/15A瞬时脉冲，温升控制在安全范围，避免过热导致的绝缘老化或接触失效。
LCP+镀金触点=高温高湿环境的"双保险"：LCP材料在260℃回流焊中不变形，确保插拔力稳定；镀金层防止氧化，初始接触电阻≤30mΩ，长期使用后仍保持低阻抗，避免因接触不良引发的电压降或发热。

应用场景深度解析：从储能到工业，SYCAM08P4M5如何赋能终端产品？

户外储能电源：作为BMS与电芯组的主回路接口，4Pin设计可集成2串动力+2路温度采样，配合10A载流能力，支持100W-300W功率输出，满足露营、应急供电等场景的高功率需求。
电动两轮车/三轮车：在电池包内垂直安装，节省横向空间；双排结构可兼容不同电芯排列方式，适配主流2串/3串锂电池组，确保动力输出稳定，延长电池寿命。
工业AGV/机器人：在移动设备中承受振动与冲击，LCP材料的抗冲击性与镀金触点的抗腐蚀性，确保在恶劣环境下仍能保持可靠连接，避免因接触不良导致的停机故障。
智能门锁/手持终端：紧凑尺寸适配小型化设备，4Pin可集成动力+通讯+采样功能，减少外部线缆数量，提升产品美观度与可靠性。

技术优势对比：为什么选择信音达而非其他品牌？

参数	信音达 SYCAM08P4M5	普通品牌同类产品
绝缘材料	LCP液晶聚合物（UL94 V0）	PA66或PBT（耐温性差，易变形）
接触电阻	≤30mΩ（镀金）	≥50mΩ（镀锡或裸铜）
载流能力	10A/Pin（持续）	5-7A/Pin（易发热）
耐温性	260℃回流焊不变形	220℃即软化变形
尺寸精度	±0.05mm（自动化插装兼容）	±0.1mm（易卡滞）

Specifications: 详情参数

参数项	规格值 / 工程备注
产品型号	SYCAM08P4M5（LCP镀金版·4Pin 2.0mm双排DIP插件公座）
核心定位	多串BMS垂直动力采样通讯一体公座 + DIP插件波峰焊 + 定位柱设计
外形尺寸 (L×W×H)	15.70 × 5.50 × 10.10 mm（不含引脚伸出长度，参考图纸DIM:A for 04P）
间距 / Pin数	2.0mm / 4Pin (双排 2x2)
额定电流	单针10A（图纸Specification） / 瞬时15A/PIN
额定电压	500V AC/DC (图纸Dielectric Voltage)
绝缘材质	LCP (Liquid Crystal Polymer, UL94 V0, Gray)
端子材质	C2680 黄铜 (图纸Contact Terminal)
端子镀层	Gold over Nickel (Au Plated) 或 Tin (可选)
接触电阻	≤30mΩ (图纸Contact Resistance)
绝缘电阻	≥100MΩ @ 500V DC (图纸Insulation Resistance)
耐电压	500V AC / 1min
耐回流焊/波峰焊温度	260℃峰值，LCP专属耐受窗口
工作温度范围	-40℃ ~ +105℃ (图纸Operating Temperature)
安装方式	DIP插件（推荐波峰焊或选择性焊接）
PCB布局	双排孔距2.0mm，排距2.5mm，定位柱孔径Ø1.5mm (参考图纸P.C.B. LAYOUT)
特殊功能	双侧定位柱(Mounting Ears) + 防呆导向
典型应用	户外便携储能电源、电动两轮车电池包、工业AGV供电模块、扫地机器人基站
环保与安全认证	RoHS Compliant (图纸标注)
引脚定义灵活性	支持自定义分配（如2P动力+2P GND）
通讯协议兼容性	CAN / CAN FD / RS485 / UART（支持多协议）
包装方式	托盘包装（Tray）/ 管装（Tube）
MOQ / 交期	MOQ 2000pcs / 标准交期2-3周
