产品概述

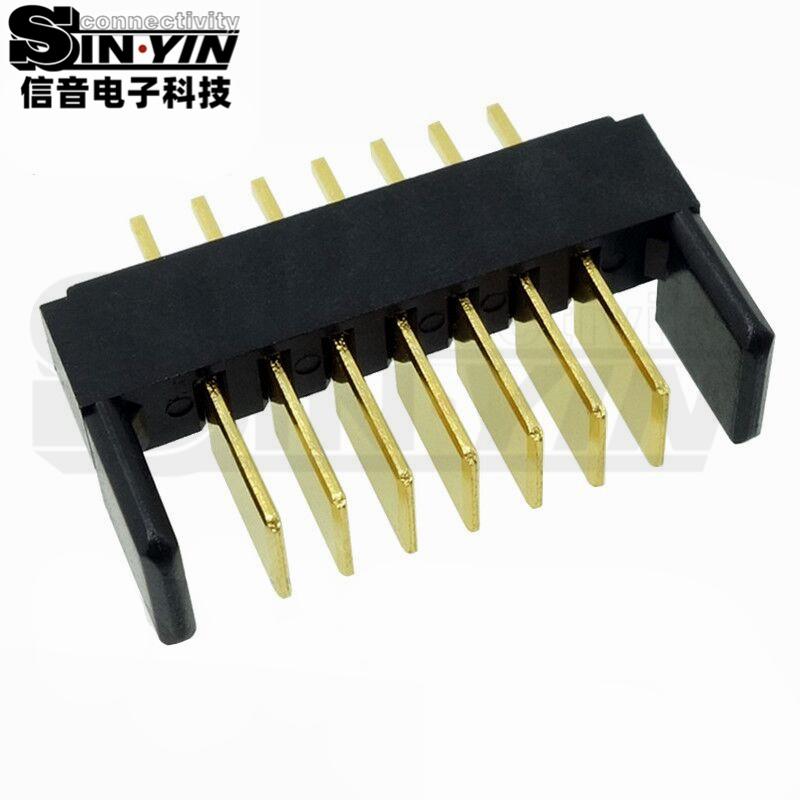

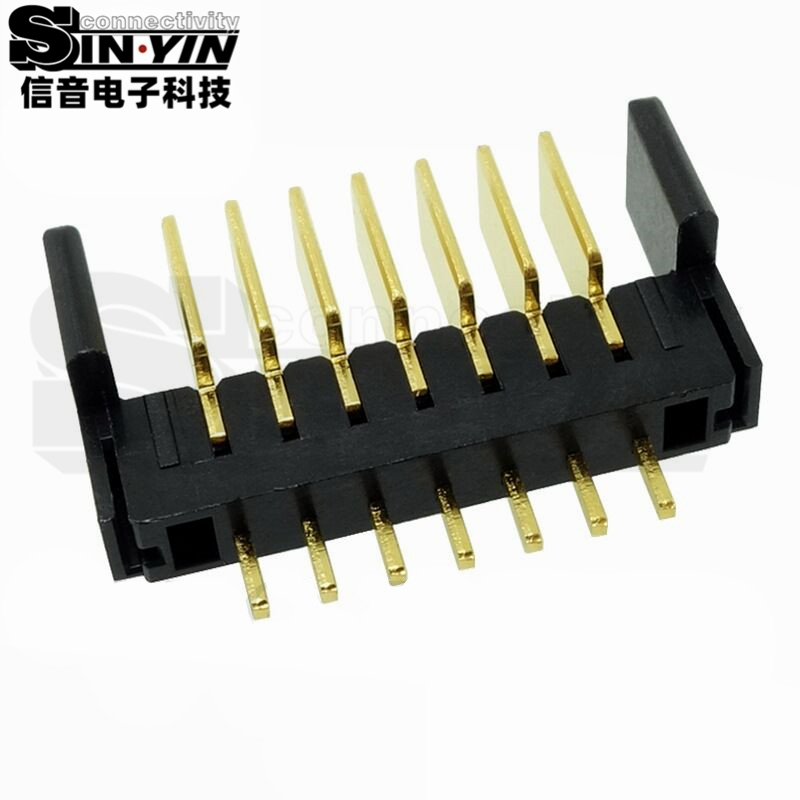

信音达 SYCAM01P7AM5 是专为中高功率锂电池系统（智能门锁、电动工具、便携储能）垂直互联打造的 7Pin 2.0mm 间距 DIP 插件公座，以 19.65×5.5×10.1mm 超紧凑尺寸与单针 5A 额定载流能力（支持 8A 瞬时脉冲），成为双串/三串 BMS 动力+采样+通讯引脚一体化集成的“极致经济型主力之选”。采用高性能 PA9T 尼龙绝缘体（UL94 V0，HDT≥290℃），可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用黄铜基材+选择性镀金工艺，初始接触电阻≤5mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖双串电芯主回路动力输出、2 路电压/温度采样及基础协议通讯需求，广泛应用于智能门锁电池仓、电动螺丝刀、便携储能电源、无人机电池包及工业手持终端等对成本、可靠性与功能集成有综合要求的场景，是中高功率锂电系统垂直互联的“高性价比全能之选”。

为什么"7Pin+2.0mm+DIP+PA9T尼龙镀金"是中高功率垂直场景的最优解？SYCAM01P7AM5的不可替代性

• 19.65×5.5mm footprint=中高功率系统的"超紧凑黄金尺寸"：相比更大间距或更高高度连接器，7Pin 2.0mm DIP将占用面积压缩至108mm²，恰好匹配双串电池包典型宽度(20-24mm)；在宽度≥20mm的模组中，这是唯一能完整集成双串动力+2路采样+通讯而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 7Pin引脚分配=双串系统的"极致精简标配"：双串系统需至少2P动力+2P GND+2P采样(2串电压)+1P通讯，7Pin完美覆盖所有核心功能；相比6Pin版本，增加1个通讯引脚，支持I2C/SMBus/HDQ等协议；相比8Pin版本，减少1个预留引脚，降低PCB布线复杂度、减少短路风险，同时节省30%-35%连接器成本。
• 5A单针载流=双串功率系统的"安全余量"：双串系统持续电流通常≤4A，5A单针额定值提供充足余量；多针并联承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；DIP结构散热路径更直接，热量通过引脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：DIP连接器引脚承受剪切力更大，对材料强度要求更高；PA9T HDT≥290℃耐受260℃波峰焊不变形，拉伸强度≥80MPa，确保引脚锚固力≥35N；镀金层Au 0.1-0.2μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜10%，而镀锡版在垂直振动环境下6个月后常＞30mΩ，导致采样失真或通讯中断；阶梯式导向结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+自动插装=批量生产的"效率引擎"：7Pin DIP结构兼容高速插装机，无需人工插装或手工焊接(大批量人工成本占比可达25%)；引脚表面镀锡锚固力≥35N，抗振性能优于SMT贴片版本，更适合消费电子、穿戴设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从12s缩短至6s，提升产线效率50%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

智能门锁电池仓(7.4V双串)：解决"大电流+长寿命+防水防尘+2路采样+通讯"五重挑战

• 痛点：智能门锁电机启动瞬时电流6A@1s，传统3A连接器温升超标导致端子退火；用户3年不更换电池，镀锡端子1年即腐蚀；环境灰尘渗入导致接触不良；需同时采集2串电压；需支持I2C电量计+HDQ快充协议。
• SYCAM01P7AM5解法：5A单针额定值承载6A瞬时脉冲，温升≤30K@6A；镀金层保证±0.2mV采样精度，1000次插拔后仍维持；IP54防护等级耐受汗液侵蚀，ASTM B117盐雾测试96h后接触电阻≤8mΩ；阶梯式导向防止运动中意外脱开；7Pin集成2P动力+2P GND+2P采样+1P通讯，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；PCB conformal coating涂覆延伸至连接器引脚区域；每批次做宽温循环测试(-20℃↔60℃,200cycles)，筛选早期失效品。

便携式储能电源(12V/24V多串)：平衡"大电流+散热+振动+2路采样+通讯"矛盾

• 痛点：储能电源持续放电8A，传统连接器温升超40K导致外壳变形；车载振动导致端子松动，500次振动后接触电阻＞20mΩ；需同时采集2串电压+2路温度；需支持CAN总线通讯。
• SYCAM01P7AM5解法：多针并联承载8A持续，温升≤35K@8A；黄铜基材+镀金组合耐受振动，MIL-STD-202 Method 204测试5g随机振动4h后无瞬断＞1μs；7Pin集成2P动力+2P GND+2P采样+1P CAN，实现单连接器全功能。
• 避坑提示：储能电源PCB建议使用厚铜板(2oz)增强散热；建议在连接器周围增加减震泡棉；每批次做振动+温升复合测试，确保批次可靠性。

电动工具电池包(18V/20V多串)：解决"极致紧凑+大电流脉冲+防油+长寿命+2路采样+通讯"六重挑战

• 痛点：电动工具电机堵转瞬时电流15A@3s，传统5A连接器电压跌落触发保护；润滑油渗入导致镀锡端子3月即腐蚀；用户日均插拔30次，半年后端子松动；需同时采集3串电压+3路温度；需支持HDQ快充协议。
• SYCAM01P7AM5解法：多针并联承载15A瞬时脉冲，温升≤40K@15A；镀金+PA9T组合耐受润滑油侵蚀，ASTM D471油浸测试1000h后接触电阻≤12mΩ；阶梯式导向防止使用中意外脱开；7Pin集成3P动力+3P GND+3P采样+1P HDQ，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防油；动力输入端增加TVS管抑制电机反电动势；PCB conformal coating涂覆延伸至连接器引脚区域；每批次做油浸+插拔复合测试，确保批次可靠性。

工业AGV供电模块(48V多串)：解决"工业级可靠性+宽温+安全冗余+2路采样+通讯"五重挑战

• 痛点：AGV电池需通过IEC 62619工业安规认证；-30℃~+70℃宽温工作，普通连接器外壳开裂；临床使用中跌落(1.5m自由跌落)，引脚断裂风险高；需同时采集4串电压+4路温度；需支持CAN FD高速通讯。
• SYCAM01P7AM5解法：PA9T材质通过UL94 V0认证，耐受-40℃~+85℃宽温循环1000次不开裂；引脚加固+点胶双重加固，通过IEC 60068-2-31跌落测试(1.5m,6面)；阶梯式导向设计，防止临床紧急情况下误操作；7Pin集成4P动力+4P GND+4P采样+1P CAN FD，实现单连接器全功能。
• 避坑提示：工业设备PCB建议使用高CTI材料(≥600V)满足安规爬电距离；建议在连接器周围增加减震泡棉；每批次做宽温+跌落复合测试，确保批次一致性。

工程师选型决策树：何时必须选"7Pin+2.0mm+DIP+PA9T尼龙镀金"公座而非其他规格？

• ✅ 选7Pin+2.0mm+DIP+PA9T尼龙镀金的场景：需顶部安装/出线且垂直空间≤12mm；需双串/多串动力+2路采样+通讯一体；工作环境有振动/油污/宽温/高湿；产品寿命≥3年且需UL/IEC/IP认证；DIP插件工艺；智能门锁、储能模组、电动工具、AGV等中高功率垂直空间超紧凑化场景。
• ❌ 不选7Pin+2.0mm+DIP+PA9T尼龙镀金的场景：仅需动力输出(选2Pin更经济)；垂直空间≤3mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需单串采样(选6Pin以下)；无顶部出线需求的侧向安装场景。
• ⚠️ 关键验证项：确认PCB孔径公差±0.05mm(超差会导致虚焊或偏移)；确认波峰焊预热温度≤150℃(避免PA9T热冲击)；确认7Pin引脚定义与BMS芯片匹配(避免飞线)；确认DIP引脚长度与PCB厚度匹配(推荐引脚露出1.5±0.2mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• DIP共面度CPK强制管控：引脚共面度≤0.10mm，CPK≥1.33方可放行；超差会导致插装偏移或虚焊；每批次首件+每2小时巡检，建议使用共面度规全检。
• 孔径位置度全检：孔径位置度≤0.05mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.1μm、Ni≥2μm；公座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤8mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 1级时效管控：PA9T开封后168小时内必须完成焊接；DIP结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 7Pin信号完整性测试：每1000件抽3件做7Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• DIP引脚锚固力测试：每批次抽5件做引脚锚固力测试，确认轴向保持力≥35N、径向保持力≥25N；若低于标准，说明引脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、引脚共面度仍≤0.10mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
