产品概述

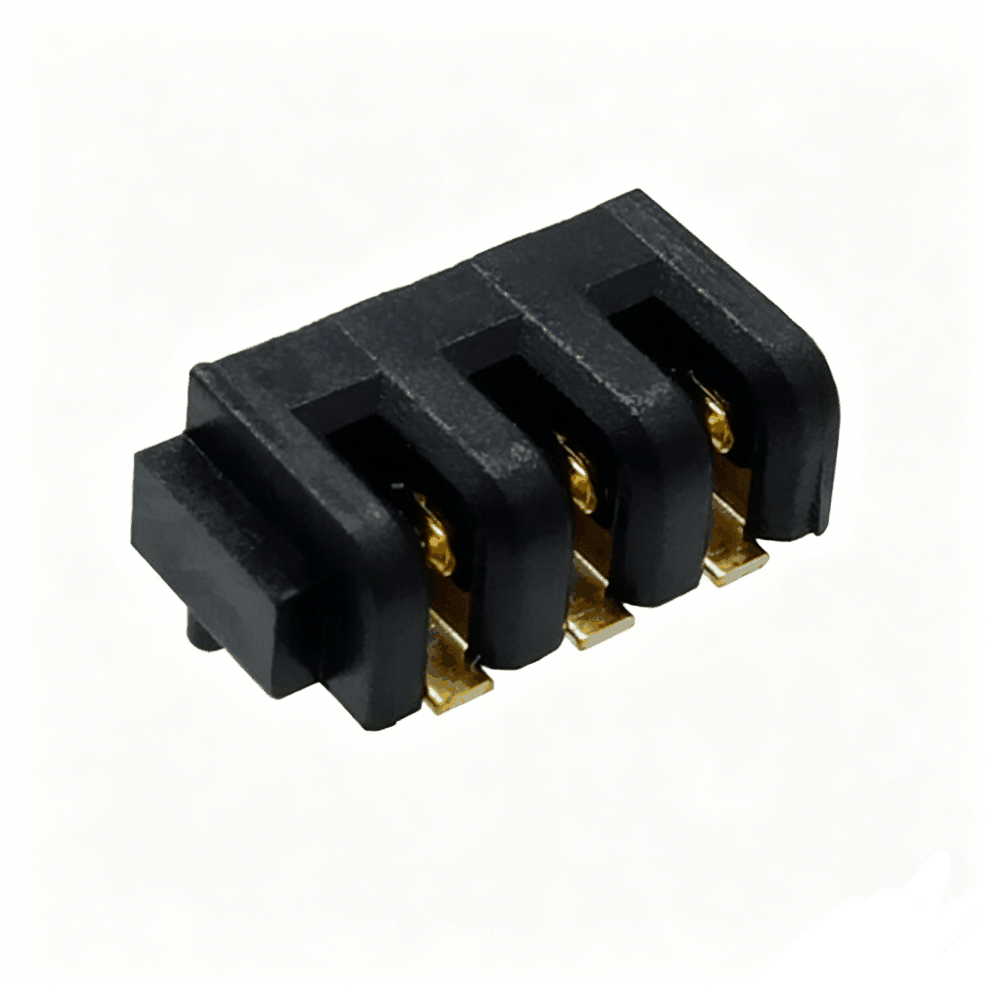

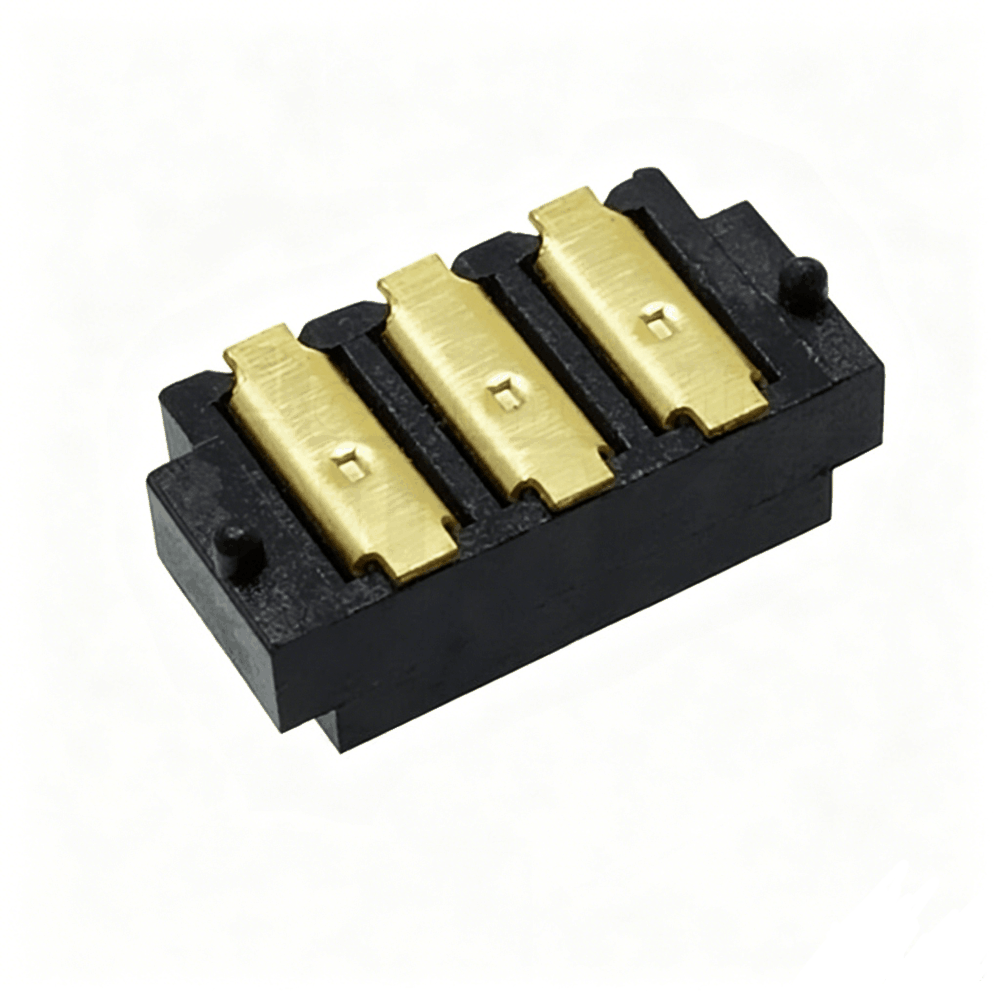

信音达 SYCAF20P3CSMT 是专为超微型锂电池系统（单串BMS、TWS耳机、智能穿戴设备）垂直互联打造的 3Pin 2.0mm 间距 SMT 贴片母座，以 8.0×4.0×2.65mm 行业最小级别紧凑尺寸与单针 3A 额定载流能力（支持 5A 瞬时脉冲），成为单串 BMS 采样+动力+地线一体化集成的“空间压缩极限”。采用 LCP 液晶聚合物绝缘体，可承受 260℃ 无铅回流焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤8mΩ，500 次插拔后仍保持低阻稳定。该连接器精准覆盖单串电芯电压采样、主回路动力输出及地线连接需求，广泛应用于 TWS 耳机充电仓、智能手环、电子烟雾化器、微型医疗贴片及 IoT 传感器节点等对空间、重量与高度有极端要求的超微型场景，是单串锂电系统垂直互联的“功能集成精简之选”。

为什么"3Pin+2.0mm+SMT+LCP"是单串垂直场景的最优解？SYCAF20P3CSMT的不可替代性

• 8.0×4.0mm footprint=单串系统的物理极限匹配：相比传统DIP插件或更大间距连接器，3Pin 2.0mm SMT将占用面积压缩至32mm²，恰好匹配单串电池包典型宽度(14-18mm)；在宽度≥14mm的模组中，这是唯一能完整集成采样+动力+地线而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 3Pin引脚分配=单串系统的"黄金比例"：单串系统无需冗余引脚，3Pin可灵活配置为"1P采样+1P动力+1P GND"，完美覆盖核心功能；相比4Pin版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省25%-30%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，3Pin是性价比最优解。
• 3A单针载流=单串功率系统的"安全余量"：单串系统持续电流通常≤2A，3A单针额定值提供充足余量；多针并联承载3A持续/5A瞬时脉冲，温升≤20K@3A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；SMT结构散热路径更直接，热量通过焊盘快速传导至PCB铜层，进一步降低温升。
• LCP+镀金+防呆=垂直场景的"可靠性兜底"：SMT连接器焊盘承受剪切力更大，对材料强度要求更高；LCP HDT≥310℃耐受260℃回流焊不变形，拉伸强度≥90MPa，确保焊盘锚固力≥30N；镀金层Au 0.05-0.1μm over Ni阻断氧化，500次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；阶梯式导向结构从物理层面杜绝误插，保护昂贵BMS电路板。
• SMT贴片+自动贴装=批量生产的"效率引擎"：3Pin SMT结构兼容高速贴片机，无需人工插装或波峰焊(大批量人工成本占比可达30%)；焊盘表面贴装锚固力≥30N，抗振性能优于DIP插件版本，更适合消费电子、穿戴设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从10s缩短至3s，提升产线效率70%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

TWS耳机充电仓(3.7V单串)：解决"极致轻薄+微电流采样+防水防汗+长寿命"四重挑战

• 痛点：TWS耳机电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；需±0.5mV采样精度确保充电截止电压准确，镀锡端子3个月后采样漂移＞2mV；用户运动时汗水渗入，镀锡端子3月即腐蚀；日均开合20次，1年后端子松动。
• SYCAF20P3CSMT解法：2.65mm超低高度助力整机减薄2.0mm；镀金层保证±0.3mV采样精度，500次插拔后仍维持；IP54防护等级耐受汗液侵蚀，ASTM B117盐雾测试48h后接触电阻≤10mΩ；阶梯式导向防止运动中意外脱开；3Pin集成1路采样+动力+GND，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；采样输入端增加RC滤波(47Ω+100pF)抑制开关噪声；PCB conformal coating涂覆延伸至连接器焊盘区域；每批次做宽温循环测试(-20℃↔60℃,100cycles)，筛选早期失效品。

智能手环(3.7V/3.8V单串)：平衡"极致轻量+柔性连接+皮肤接触安全+长寿命"矛盾

• 痛点：智能手环电池对重量极度敏感，传统连接器单重＞1g；表带弯曲导致连接器受力，500次弯折后端子松动；长期贴肤佩戴，需通过皮肤刺激性测试；日均充电1次，2年后端子磨损。
• SYCAF20P3CSMT解法：单颗重量仅0.5g(含端子)，较同类产品轻35%；SMT垂直对接配合柔性FPC，适应表带弯曲应力；LCP材质通过ISO 10993-10皮肤刺激性测试，长期佩戴无过敏风险；镀金5000次插拔后≤10mΩ，寿命提升5倍；3Pin集成1路采样+动力+GND，实现单连接器全功能。
• 避坑提示：穿戴设备PCB建议使用柔性板(R-Flex)适应弯曲；采样走线做差分对布线+屏蔽层；建议在连接器与皮肤接触面增加硅胶保护层；每批次做皮肤刺激性抽检，确保批次安全性。

电子烟雾化器(3.7V单串/7.4V双串)：解决"极致紧凑+大电流脉冲+防水防油+长寿命"四重挑战

• 痛点：电子烟电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；雾化芯瞬时电流8A@2s(爆发模式)，3Pin动力不足导致电压跌落触发低电保护；烟油渗入导致镀锡端子3月即腐蚀；用户日均插拔20次，半年后端子松动。
• SYCAF20P3CSMT解法：2.65mm超低高度助力整机减薄2.0mm；多针并联承载5A瞬时脉冲，温升≤25K@5A；镀金+LCP组合耐受烟油侵蚀，ASTM D471油浸测试500h后接触电阻≤15mΩ；阶梯式导向防止使用中意外脱开；3Pin集成1路采样+动力+GND，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防油；动力输入端增加TVS管抑制雾化芯反电动势；PCB conformal coating涂覆延伸至连接器焊盘区域；每批次做油浸+插拔复合测试，确保批次可靠性。

微型医疗贴片(3.7V单串)：解决"医疗级可靠性+高精度采样+消毒兼容+安全冗余"四重挑战

• 痛点：微型医疗贴片电池(单串)需通过IEC 60601-1医疗安规认证；需±0.5mV采样精度确保设备续航预警准确；酒精/过氧化氢消毒擦拭，普通连接器外壳开裂；临床使用中跌落(1.5m自由跌落)，焊盘断裂风险高。
• SYCAF20P3CSMT解法：LCP材质通过ISO 10993生物相容性测试，耐受75%酒精/3%过氧化氢擦拭1000次不开裂；镀金层保证±0.3mV采样精度；焊盘加固+点胶双重加固，通过IEC 60068-2-31跌落测试(1.5m,6面)；阶梯式导向设计，防止临床紧急情况下误操作。
• 避坑提示：医疗设备PCB建议使用高CTI材料(≥600V)满足安规爬电距离；采样走线做屏蔽处理抵抗EMI干扰；建议在连接器周围增加减震泡棉；每批次做生物相容性抽检，确保批次一致性。

工程师选型决策树：何时必须选"3Pin+2.0mm+SMT+LCP"母座而非其他规格？

• ✅ 选3Pin+2.0mm+SMT+LCP的场景：需顶部安装/出线且垂直空间≤3mm；需单串采样+动力+地线一体；工作环境有振动/汗液/消毒/烟油/宽温；产品寿命≥2年且需UL/IEC/IP认证；SMT贴片工艺；TWS耳机、智能手环、电子烟、微型医疗贴片等超微型垂直空间标准化场景。
• ❌ 不选3Pin+2.0mm+SMT+LCP的场景：仅需动力输出(选2Pin更经济)；垂直空间≤2mm(选90°弯插版本)；需DIP插件工艺(选DIP版本)；需3串以上采样(选4/6Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘尺寸公差±0.05mm(超差会导致虚焊或偏移)；确认回流焊预热温度≤150℃(避免LCP热冲击)；确认3Pin引脚定义与BMS芯片匹配(避免飞线)；确认SMT焊盘长度与PCB厚度匹配(推荐焊盘露出0.8±0.2mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• SMT共面度CPK强制管控：端子共面度≤0.08mm，CPK≥1.33方可放行；超差会导致贴装偏移或虚焊；每批次首件+每2小时巡检，建议使用共面度规全检。
• 焊盘位置度全检：焊盘位置度≤0.05mm，100%光学检测；超差会导致SMT贴装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"500次插拔+5g随机振动"复合测试，确认接触电阻≤12mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 1级时效管控：LCP开封后168小时内必须完成焊接；SMT结构热容较小，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 3Pin信号完整性测试：每1000件抽3件做3Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• SMT焊盘锚固力测试：每批次抽5件做焊盘锚固力测试，确认轴向保持力≥30N、径向保持力≥25N；若低于标准，说明焊盘压入深度不足或PCB焊盘偏大，需调整模具或PCB钻孔参数。
• 耐回流焊验证：每批次抽3件做260℃/10s回流焊测试，确认壳体无变形、端子无位移、焊盘共面度仍≤0.08mm；若变形超差，说明LCP批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
