产品概述

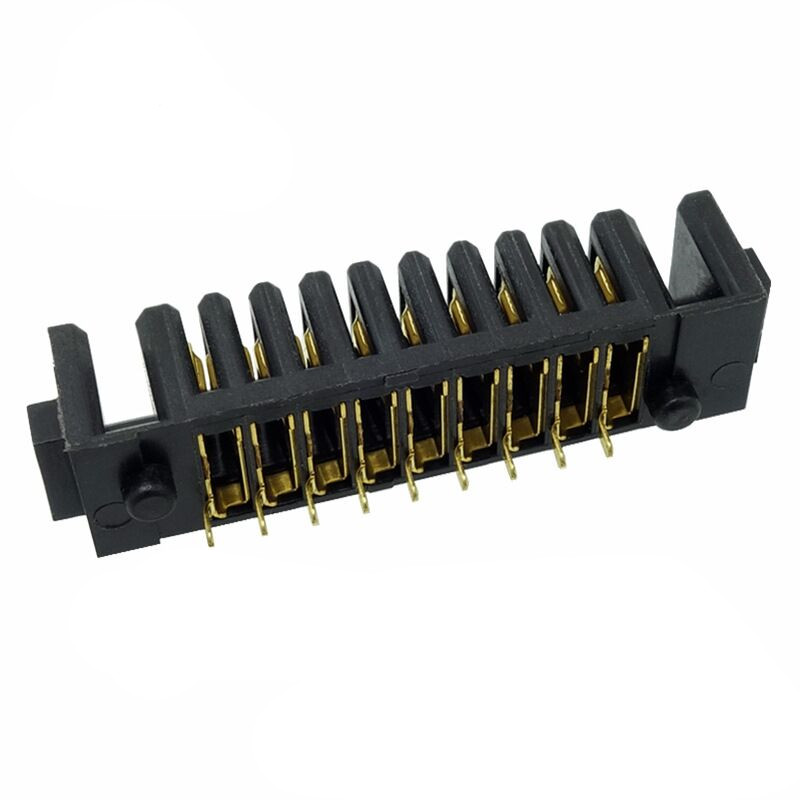

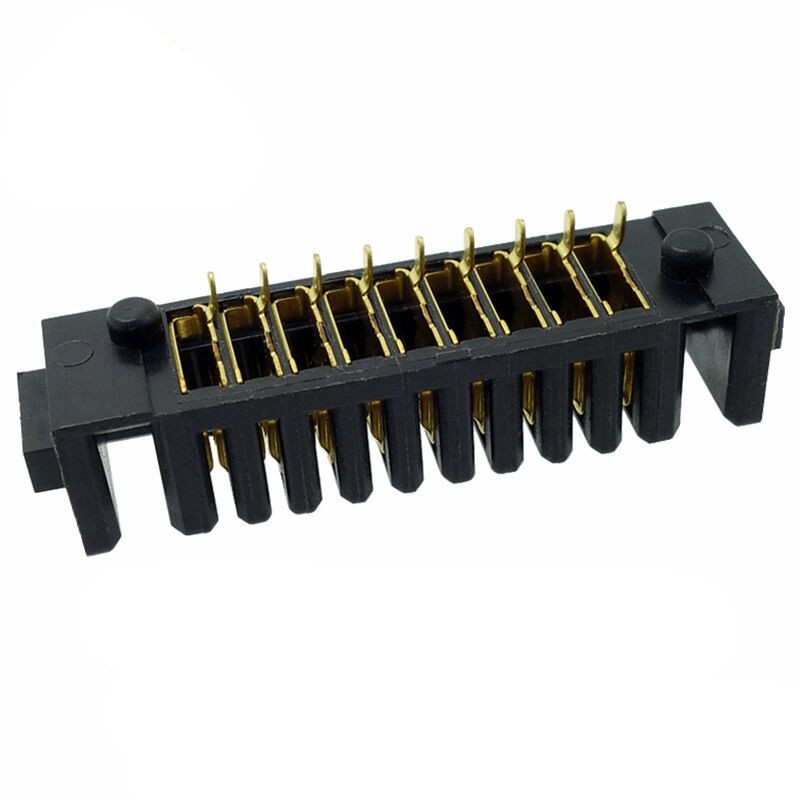

信音达 SYCAF01P9H1A 是专为中小串锂电池系统（6-9串BMS、轻型动力Pack）垂直互联打造的 9Pin 2.0mm 间距直插母座，以 27.85×7.0×6.5mm（不含焊脚）极致紧凑尺寸与单针 5A 额定载流能力，成为中小串 BMS 信号采样与动力传输一体化的"空间效率标杆"。支持总载流 45A（9Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 6-9 串电芯全采样、NTC 温度监测、CAN/SMBus 通讯及主回路动力输出需求，广泛应用于电动工具电池包、两轮电动车 BMS、便携储能电源、无人机电池组及小型 AGV 等对空间与重量有极致要求的轻量化场景，是中小串锂电系统垂直互联的"精密轻量之选"。

为什么"9Pin+2.0mm+防呆"是中小串垂直场景的最优解？SYCAF01P9H1A的不可替代性

• 27.85mm长度=6-9串系统的物理极限匹配：相比8Pin(25.85mm)/10Pin(29.85mm)，9Pin将长度精准定位在27.85mm，恰好匹配6-9串电池包典型宽度(26-30mm)；在宽度≥26mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 9Pin引脚分配=中小串数系统的"黄金比例"：6-9串系统无需冗余引脚，9Pin可灵活配置为"7P采样+1P NTC+1P CAN"或"5P采样+2P动力+2P通讯"，完美覆盖核心功能；相比10Pin版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省5%-10%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，9Pin是性价比最优解。
• 5A单针载流=中小功率系统的"安全余量"：6-9串系统持续电流通常≤5A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；双重防呆结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：9Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合电动工具、两轮车等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从22s缩短至9s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

电动工具电池包(18V/21V系统)：解决"极致紧凑+强振动+频繁插拔+5年寿命"四重挑战

• 痛点：18V/21V电钻/角磨机电池包(5-6串)顶部对接主机，弯插连接器侧向出线导致插拔时线缆受力，300次插拔后端子松动；瞬时电流15A@1s(启动冲击)，8Pin动力不足导致电压跌落；强振动(10-500Hz,15g)致焊脚疲劳断裂；镀锡端子油污环境6月即失效。
• SYCAF01P9H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；9Pin长度27.85mm完美嵌入28mm宽电池仓；多针并联动力通道承载15A瞬时脉冲，温升≤35K@15A；镀金+PA9T组合耐受油污环境，ASTM D471油浸测试500h后接触电阻≤20mΩ；通孔镀铜加固焊脚，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；动力输入端增加TVS管，抑制电机反电动势浪涌；直插焊脚建议做点胶固定，增强抗振能力。

两轮电动车BMS(48V/60V系统)：平衡"顶部对接+大电流脉冲+防水防尘+长寿命"矛盾

• 痛点：48V/60V电动自行车/滑板车电池(13-17串，分2段6-9串采样)顶部对接控制器，弯插连接器侧向出线导致雨水渗入；瞬时电流20A@3s(爬坡)，8Pin动力不足导致BMS过流保护误触发；户外粉尘+湿气环境，镀锡端子1年即氧化，采样误差＞8mV。
• SYCAF01P9H1A解法：直插垂直对接，配合硅胶密封圈实现IP67防护；9Pin集成6路采样+NTC+CAN_H/CAN_L+动力正负，减少连接器数量50%；镀金层耐受户外湿热环境，85℃/85%RH双85测试1000h后接触电阻≤15mΩ；明确的"咔哒"锁紧声反馈，让操作人员确认连接到位。
• 避坑提示：建议在连接器外围增加防水胶圈+打胶密封；CAN总线增加共模电感抑制电机EMI干扰；采样输入端增加RC滤波(100Ω+1nF)；PCB conformal coating涂覆延伸至连接器焊脚区域。

便携储能电源(300W-1000W)：解决"极致轻薄+高精度采样+快充兼容+用户体验"四重挑战

• 痛点：300W-1000W便携储能(8-10串磷酸铁锂)追求极致轻薄，弯插连接器高度超8mm导致整机厚度增加；需±2mV采样精度确保SOC显示准确，镀锡端子3个月后采样漂移＞5mV；支持100W PD快充，瞬时电流5A@持续，普通连接器温升超标；用户频繁插拔(日均5次)，3月后端子磨损。
• SYCAF01P9H1A解法：6.5mm超低高度(不含焊脚)助力整机减薄2mm；镀金层保证±1mV采样精度，1000次插拔后仍维持；多针并联承载5A持续快充，温升≤20K；10000次插拔寿命满足5年日均使用需求；直插垂直出线，线缆自然向上引出，无弯折应力。
• 避坑提示：便携储能PCB建议使用高频板材抵抗逆变器EMI；采样走线做差分对布线+屏蔽层；快充输入端增加保险丝+TVS；建议在连接器位置增加用户可见的"连接指示标识"，提升体验。

无人机电池组(6S/12S系统)：解决"极致轻量+高倍率放电+强振动+安全冗余"四重挑战

• 痛点：6S/12S无人机电池(22.2V/44.4V)对重量极度敏感，传统连接器单重＞3g；30C高倍率放电(瞬时30A@10s)，8Pin动力不足导致电压骤降触发低电保护；飞行振动(20-800Hz,20g)致焊脚断裂；空中失联风险要求连接器具备二次锁止。
• SYCAF01P9H1A解法：单颗重量仅1.8g(含端子)，较同类产品轻40%；多针并联承载30A瞬时，温升≤40K@30A；通孔镀铜+点胶双重加固，通过RTCA DO-160G航空振动标准；双重锁扣+防呆设计，防止飞行中意外脱开；9Pin集成6路采样+NTC+CAN+动力，实现单连接器全功能。
• 避坑提示：无人机PCB建议使用高Tg板材(Rogers 4350B)抵抗高频振动；动力走线做铺铜+散热过孔阵列；建议在连接器周围增加减震泡棉；每批次做30A@10s脉冲老化测试，筛选早期失效品。

工程师选型决策树：何时必须选"9Pin+2.0mm+防呆"母座而非其他规格？

• ✅ 选9Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需6-9串采样+动力+通讯一体；工作环境有强振动/油污/湿热/粉尘；产品寿命≥3年且需UL/IEC/MIL认证；DIP波峰焊工艺；电动工具、两轮电动车、便携储能、无人机等轻量化垂直空间标准化场景。
• ❌ 不选9Pin+2.0mm+防呆的场景：仅需4串以下采样(选4/6Pin更经济)；仅需动力输出(选4/6Pin)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需10串以上采样(选10/12Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认9Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 9Pin信号完整性测试：每1000件抽3件做9Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
