12Pin高密度对接，您是否正面临这些“隐形”风险？

在储能BMS、多串动力电池Pack及工业设备中，12Pin及以上的高密度连接器是信号与动力传输的枢纽，但也往往是故障的高发区：

• 对位困难导致的端子损伤： 2.0mm小间距下，12个PIN脚同时对接，若缺乏精准导向，极易发生“盲插”导致的端子弯曲甚至断裂。
• 振动环境下的瞬断隐患： 电池包长期处于振动工况，普通母座端子保持力不足，易出现微动磨损，导致BMS采样数据跳变或通讯中断。
• 自动化组装的兼容性差： 传统连接器缺乏标准化定位柱或防呆设计，导致机械手抓取对位不准，产线良率低下，人工返修成本高企。
• 空间利用率低： 随着电池能量密度提升，留给连接器的空间被极致压缩，传统大体积母座已无法满足新一代Pack设计需求。

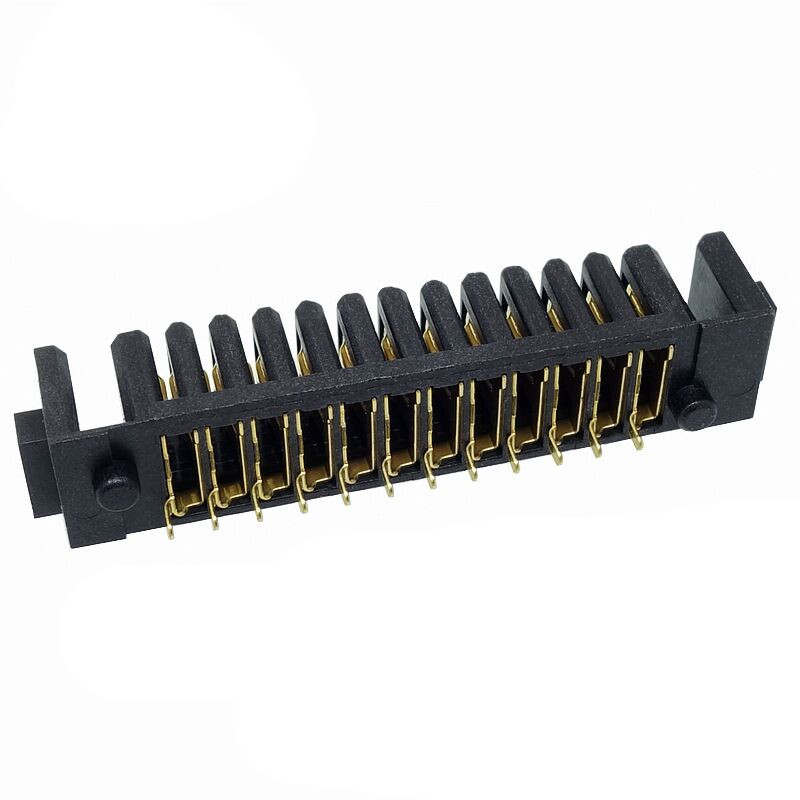

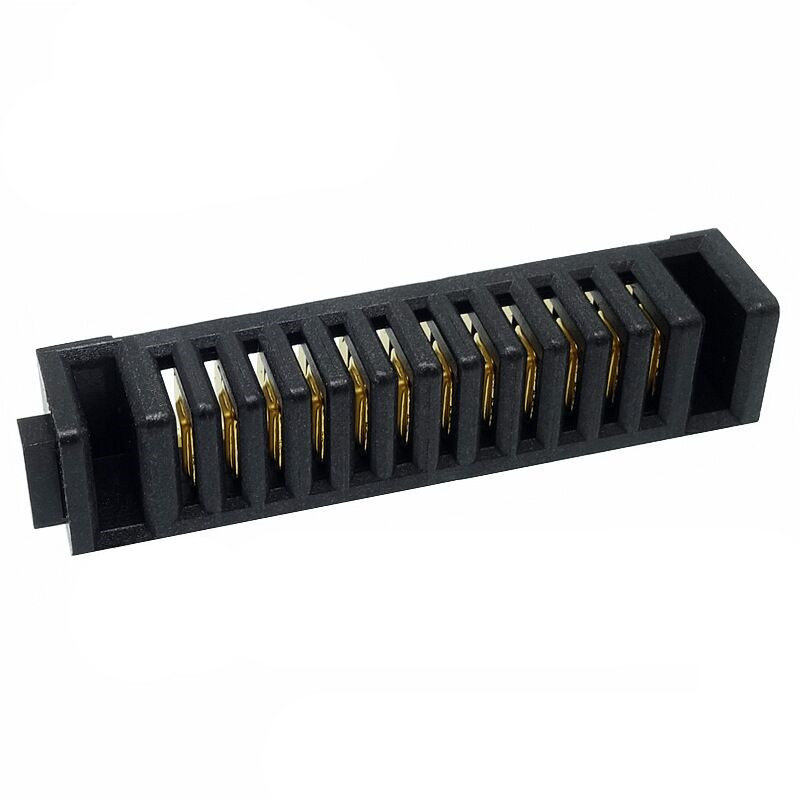

信音达 SYCAF01P12H1A，以军工级精密制造标准，重新定义高密度锂电母座的可靠性基准。

SYCAF01P12H1A：不只是连接，更是精密系统的“安全锁”

针对12Pin高密度应用的特殊挑战，我们从结构、材料、工艺三个维度进行了深度优化。

1. 双重防呆与导向设计，杜绝误插与损伤

对于12Pin这种多引脚接口，防错是第一位的。

• 物理防呆（Keying）： 独特的不对称卡槽设计，从物理结构上彻底杜绝180°反向插入的可能性，保护昂贵的BMS电路板免受短路烧毁风险。
• 阶梯式导向（Guiding）： 壳体两侧设计有加长导向壁，在公母座接触前先行引导对位，确保12根针脚以<0.1mm的偏差精准入孔，大幅降低插拔力波动，保护端子弹性。

2. 5A单针载流与低阻抗黄金配比

在2.0mm的有限空间内实现5A载流，是对材料与设计的极致考验。

• 磷青铜基材： 选用高性能磷青铜（C5191/C5210），相比普通黄铜，其弹性模量提升30%，确保1000次插拔后正向力（Normal Force）仍保持在40gf以上，保证低接触电阻。
• 选择性镀金工艺： 仅在接触区进行0.05-0.1μm镀金，焊接区镀锡。既保证了信号传输的稳定性（接触电阻≤10mΩ），又控制了成本，是性价比最优解。

3. 为自动化生产而生的结构设计

我们深知现代工厂对效率的追求。

• 标准化定位柱： 预留标准定位孔，完美适配主流自动化组装设备的视觉识别与机械手抓取系统，提升UPH（每小时产能）。
• 卷带包装兼容性： 产品设计充分考虑SMT或DIP自动化供料需求，减少停机换料时间。

它如何赋能您的特定应用？

储能BMS从控板 (Slave BMS)

挑战： 需采集多达12串电芯电压，信号线密集，且需承受机房长期运行的高温。

解决方案： SYCAF01P12H1A的12Pin设计可一次性完成所有电芯采样线的汇聚，减少线束数量；PA9T耐高温材质确保在60℃+环境下长期工作不老化；镀金触点保证微弱电压信号的采集精度。

轻型电动车/AGV电池包

挑战： 频繁振动，且电池包内部空间狭长，要求连接器扁平化。

解决方案： 6.5mm的超低高度（不含焊脚）使其能嵌入最薄的电池模组间隙；高保持力端子配合锁扣结构，通过MIL-STD-810G振动测试，确保行车过程中零瞬断。
