产品概述

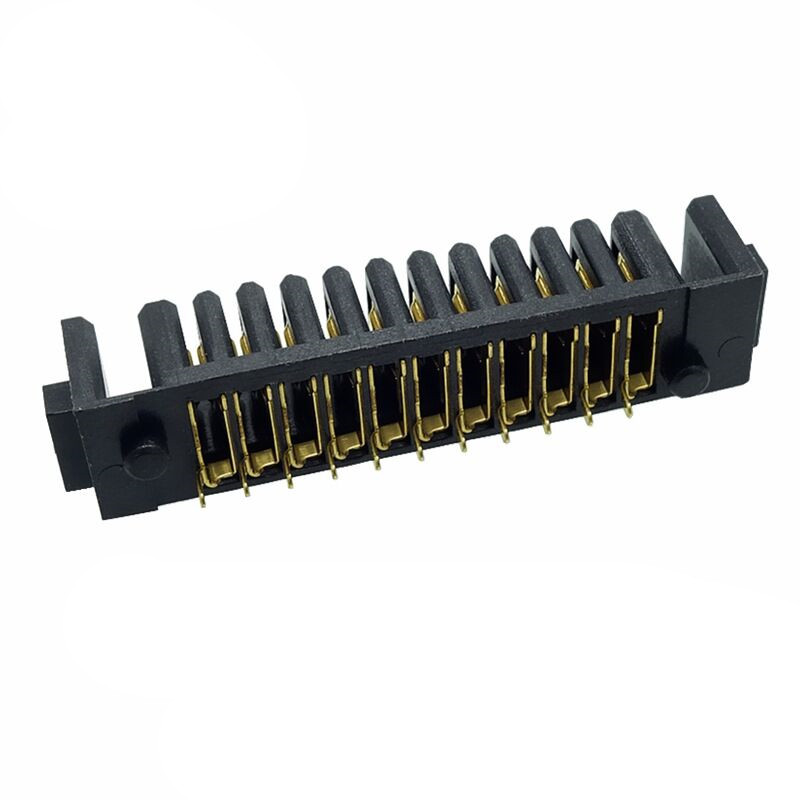

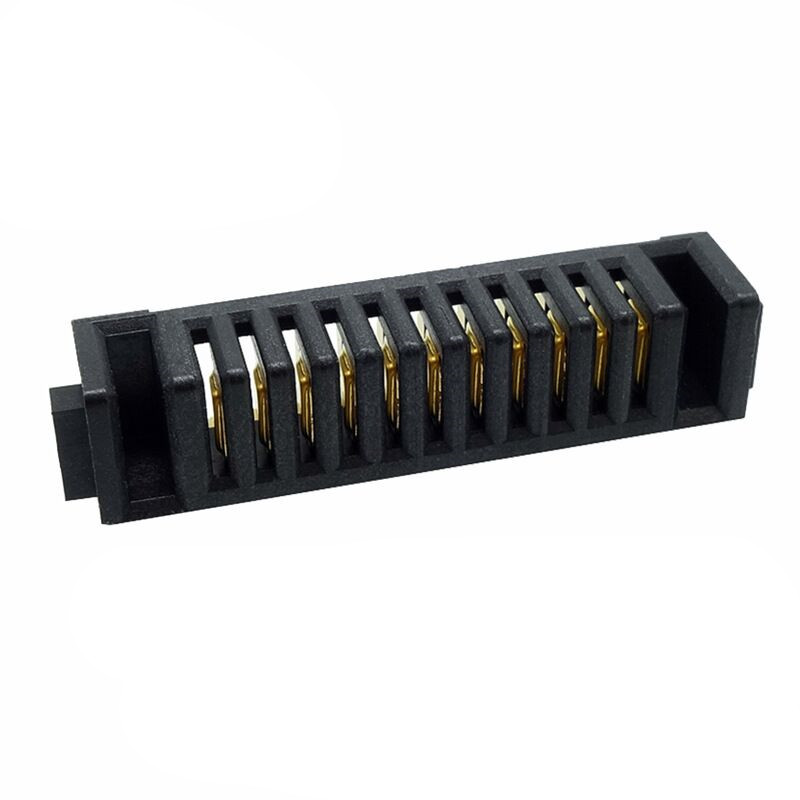

信音达 SYCAF01P11H1A 是专为高密度锂电池系统（多串BMS、动力Pack）垂直互联打造的 11Pin 2.0mm 间距直插母座，以 33.85×7.0×6.5mm（不含焊脚）行业领先紧凑尺寸与单针 5A 额定载流能力，成为多串 BMS 信号采样与动力传输一体化的“空间效率标杆”。支持总载流 55A（11Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 11 串电芯全采样、NTC 温度监测、CAN/SMBus 通讯及主回路动力输出需求，广泛应用于储能 BMS 从控板、轻型电动车电池包、AGV 电源模块及工业自动化设备等对空间与可靠性有极致要求的高密度场景，是多串锂电系统垂直互联的“精密可靠之选”。

为什么"11Pin+2.0mm+防呆"是高密度垂直场景的最优解？SYCAF01P11H1A的不可替代性

• 33.85mm长度=11串系统的物理极限匹配：相比10Pin(29.85mm)/12Pin(35.85mm)，11Pin将长度精准定位在33.85mm，恰好匹配11串电池包典型宽度(32-36mm)；在宽度≥32mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 11Pin引脚分配=多串数系统的"黄金比例"：11串系统无需冗余引脚，11Pin可灵活配置为"9P采样+1P NTC+1P CAN"或"7P采样+2P动力+2P通讯"，完美覆盖核心功能；相比12Pin以上版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省5%-10%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，11Pin是性价比最优解。
• 5A单针载流=高密度系统的"安全余量"：11串系统持续电流通常≤5A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；双重防呆结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：11Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合电动工具、工业设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从28s缩短至11s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

储能BMS从控板(Slave BMS)：解决"高密度采样+极致紧凑+CAN通讯+批量生产"四重挑战

• 痛点：11串储能BMS板需顶部安装于模组上盖，弯插连接器侧向出线导致线缆在狭窄腔体内强行弯折，3个月后绝缘层破损；传统分体式连接器高度超10mm，顶盖闭合后压迫线缆；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCAF01P11H1A解法：直插垂直出线，线缆自然向上引出，无弯折应力；6.5mm高度(不含焊脚)为顶盖预留3mm安全间隙，避免压迫；11Pin集成9路采样+1路NTC+CAN_H/CAN_L+动力正负，减少连接器数量50%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤15mΩ；DIP插件适配波峰焊产线，单板装配时间从28s缩短至11s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；直插焊脚建议做通孔镀铜加固，增强锚固力。

轻型电动车/AGV电池包：平衡"顶部对接+大电流脉冲+强振动+5年寿命"矛盾

• 痛点：工具电池包顶部对接主机，弯插连接器侧向出线导致插拔时线缆受力，200次插拔后端子松动；瞬时电流8A@3s，10Pin动力不足导致电压跌落；强振动(10-200Hz,5g)致焊脚疲劳断裂；镀锡端子油污环境1年即失效。
• SYCAF01P11H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；11Pin长度33.85mm完美嵌入34mm宽电池仓；多针并联动力通道承载8A瞬时脉冲，温升≤30K@8A；镀金+PA9T组合耐受油污环境，ASTM D471油浸测试500h后接触电阻≤20mΩ；通孔镀铜加固焊脚，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；动力输入端增加TVS管，抑制反电动势浪涌；直插焊脚建议做点胶固定，增强抗振能力。

工业自动化设备电源分配：解决"快速更换+防误操作+长寿命+高可靠性"四重挑战

• 痛点：工业设备电池顶部对接充电座，弯插连接器侧向出线导致对接时线缆受力，500次插拔后端子磨损＞30mΩ；瞬时10A@10s，10Pin动力不足；日插拔20次，3月后端子磨损＞30mΩ；镀锡粉尘环境6月失效。
• SYCAF01P11H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；明确的“咔哒”锁紧声反馈，让操作人员确认连接到位；防呆设计防止忙碌中的误操作；多针并联承载10A瞬时，温升≤40K；镀金10000次插拔后≤15mΩ，寿命提升5倍；PA9T耐粉尘，IP54验证通过。
• 避坑提示：PCB用高CTI材料(≥600V)；动力铺铜+风扇冷却；输入加保险丝+TVS；焊脚耐磨涂层延寿。

工程师选型决策树：何时必须选"11Pin+2.0mm+防呆"母座而非其他规格？

• ✅ 选11Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需11串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘；产品寿命≥5年且需UL/IEC/MIL认证；DIP波峰焊工艺；储能BMS、轻型电动车、AGV、工业设备等高密度垂直空间标准化场景。
• ❌ 不选11Pin+2.0mm+防呆的场景：仅需8串以下采样(选8/10Pin更经济)；仅需动力输出(选4/6Pin)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需12串以上采样(选12/14Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认11Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 11Pin信号完整性测试：每1000件抽3件做11Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
